Escolher o condutor elétrico correto é uma das decisões mais críticas em qualquer projeto elétrico. Esteja você conectando uma nova casa, atualizando uma instalação industrial ou instalando linhas de energia aéreas, compreender os prós e os contras dos fios de cobre e alumínio pode significar a diferença entre um sistema seguro e eficiente e um sistema repleto de problemas.
O cobre tem sido o padrão para condutores elétricos desde os primeiros dias de experimentação elétrica. Pioneiros como Ben Franklin e Michael Faraday reconheceram a excepcional capacidade do cobre de conduzir eletricidade, e ele se tornou o material preferido para invenções inovadoras, incluindo o telégrafo, o telefone e o motor elétrico. Durante décadas, o cobre reinou supremo em praticamente todas as aplicações elétricas.
No entanto, o cenário mudou drasticamente durante as décadas de 1960 e 1970, quando os preços do cobre dispararam. Este aumento de preços levou muitos construtores e eletricistas a procurar alternativas, levando à adoção generalizada de cabos de alumínio. Embora o alumínio proporcionasse poupanças de custos significativas, também introduziu novos desafios que a indústria teve de aprender a enfrentar.
Hoje, tanto o cobre como o alumínio continuam a ser materiais essenciais na indústria elétrica, cada um com vantagens e limitações distintas. Este guia abrangente explorará todos os aspectos desses dois materiais condutores, ajudando você a tomar uma decisão informada para sua aplicação específica. Da condutividade e segurança às considerações de custo e instalação, examinaremos o quadro completo do desempenho do fio de cobre versus alumínio.
Antes de mergulhar nos prós e contras específicos dos fios de cobre e alumínio, é essencial compreender os princípios fundamentais que regem a condutividade elétrica. Esse conhecimento constitui a base para avaliar qual material melhor atende às suas necessidades.
A condutividade elétrica refere-se à capacidade de um material de permitir o fluxo de corrente elétrica. Quando os elétrons podem se mover livremente através de um material com resistência mínima, esse material é considerado um bom condutor. Metais não magnéticos são normalmente considerados condutores ideais de eletricidade porque sua estrutura atômica permite que os elétrons fluam facilmente.
A resistividade é o inverso da condutividade e mede a força com que um material se opõe ao fluxo da corrente elétrica. Menor resistividade significa melhor condutividade e transmissão de energia mais eficiente. Quando a corrente flui através de um condutor com alta resistividade, mais energia é perdida na forma de calor, reduzindo a eficiência e potencialmente criando riscos à segurança.
A ductilidade é outra propriedade crucial para condutores elétricos. Os materiais dúcteis podem ser transformados em fios finos sem quebrar, tornando-os práticos para a fabricação de diversas bitolas de fio necessárias em aplicações elétricas. Tanto o cobre quanto o alumínio apresentam boa ductilidade, embora difiram em graus.
A indústria elétrica precisava de uma forma padronizada de comparar a condutividade de diferentes materiais, o que levou ao estabelecimento do Padrão Internacional de Cobre Recozido em 1913. Este padrão utiliza cobre recozido comercialmente puro como referência, atribuindo-lhe um valor de condutividade de 100% IACS.
A resistividade de referência do cobre sob este padrão é 1,724μΩcm a 20°C. Todos os outros materiais condutores são medidos em relação a esta linha de base. Curiosamente, a moderna tecnologia de processamento melhorou a tal ponto que o cobre comercialmente puro produzido hoje pode realmente exceder 100% de condutividade IACS.
Entre os metais puros comumente encontrados, apenas a prata supera o cobre em condutividade. No entanto, a prata é consideravelmente mais cara e não tão resistente mecanicamente quanto o cobre, tornando-a impraticável para a maioria das aplicações de fiação elétrica. Isso deixa o cobre como a escolha prática mais condutora para condutores elétricos.
A condutividade do alumínio é de aproximadamente 61% da condutividade do cobre, de acordo com o padrão IACS. Esta diferença significativa tem implicações profundas para aplicações práticas. Para transportar a mesma quantidade de corrente elétrica, um condutor de alumínio deve ter uma área de seção transversal maior que um condutor de cobre.
A regra prática da indústria afirma que os condutores de alumínio normalmente precisam ter dois tamanhos AWG maiores que o cobre para atingir capacidade de transporte de corrente equivalente. Por exemplo, onde um fio de cobre 8 AWG pode ser suficiente, um fio de alumínio 6 AWG seria necessário para lidar com a mesma carga elétrica com segurança.
Essa diferença de tamanho cria uma cascata de considerações práticas. Condutores maiores requerem mais material de isolamento, conduítes maiores e caixas de junção maiores. Em aplicações com espaço limitado, estes requisitos podem tornar-se proibitivos, inclinando a balança para o cobre, apesar do seu custo mais elevado.
O cobre conquistou sua reputação como padrão ouro para condutores elétricos através de séculos de desempenho comprovado. Compreender a gama completa de vantagens e desvantagens do fio de cobre ajuda a explicar por que ele continua sendo a escolha preferida para a maioria das aplicações.
A condutividade do cobre é de 97% em comparação com a prata, tornando-o o segundo metal comum mais condutivo disponível. Esta condutividade excepcional se traduz diretamente em benefícios práticos. Uma resistência elétrica mais baixa significa que mais energia elétrica chega ao seu destino, em vez de ser perdida na forma de calor durante a transmissão.
Para a mesma bitola de fio, o cobre pode transportar significativamente mais corrente que o alumínio. Essa eficiência reduz o desperdício de energia, reduz os custos operacionais e minimiza o calor gerado nos sistemas elétricos. Em aplicações onde a eficiência é importante, é difícil ignorar a vantagem da condutividade do cobre.
A resistência à tração mede a resistência de um material à ruptura sob tensão. O cobre demonstra aproximadamente o dobro da resistência à tração do alumínio, tornando muito menos provável que se quebre durante a instalação ou devido a tensões mecânicas contínuas.
Essa vantagem de resistência significa que o fio de cobre resiste ao desgaste aproximadamente 40% melhor do que a fiação de alumínio. Os instaladores podem puxar o fio de cobre através dos conduítes com maior força sem risco de danos. Uma vez instalado, o cobre mantém a sua integridade mesmo sob condições desafiadoras.
A diferença de resistência torna-se ainda mais pronunciada em temperaturas elevadas. Sob condições de alta temperatura, o cobre mantém sua integridade estrutural muito melhor do que o alumínio, o que é fundamental para condutores que podem sofrer calor durante cargas elétricas pesadas.
A ductilidade mede o quanto um material pode ser esticado ou formado sem quebrar. O cobre elétrico apresenta ductilidade superior a 30%, enquanto as ligas de cobre variam de 20% a 40%. Isto se compara favoravelmente às ligas de alumínio, que normalmente apresentam ductilidade de apenas cerca de 18%.
Esta ductilidade superior significa que o cobre pode ser transformado em fios muito finos para aplicações delicadas, ao mesmo tempo que pode ser facilmente moldado durante a instalação. Os eletricistas podem direcionar o fio de cobre através de espaços apertados, em torno de cantos e através de caminhos complexos, sem medo de que o condutor rache ou quebre.
A classificação de flexibilidade do cobre é aproximadamente 1,7 a 1,8 vezes maior que a do alumínio. Isso torna o cobre a escolha certa para aplicações que exigem dobras ou movimentos repetidos, como cabos industriais flexíveis, sistemas robóticos e equipamentos portáteis.
Ampacidade refere-se à corrente máxima que um condutor pode transportar continuamente sem exceder sua classificação de temperatura. Devido à sua menor resistividade, o fio de cobre da mesma seção transversal pode transportar com segurança aproximadamente 30% mais corrente do que o fio de alumínio.
Esta maior ampacidade significa que condutores de cobre menores podem substituir os maiores de alumínio, economizando espaço e simplificando a instalação. Em aplicações onde o espaço do conduíte é limitado ou onde o peso deve ser minimizado sem sacrificar a capacidade de corrente, a ampacidade superior do cobre oferece vantagens significativas.
O cobre conduz o calor com mais eficiência do que o alumínio, o que afeta diretamente o desempenho elétrico. Quando a corrente flui através de um condutor, alguma energia é inevitavelmente convertida em calor. Um condutor com melhor condutividade térmica pode dissipar esse calor de forma mais eficaz, evitando acúmulos perigosos de temperatura.
Esta dissipação de calor superior contribui para um melhor desempenho em curto-circuito. Durante um curto-circuito, grandes quantidades de corrente fluem através do condutor por breves períodos, gerando calor intenso. A capacidade do cobre de conduzir esse calor para longe do ponto de falha ajuda a prevenir danos ao condutor e reduz o risco de incêndio.
Sob condições normais de operação, os condutores de cobre funcionam mais frios do que os condutores de alumínio que transportam a mesma corrente. Esta temperatura operacional mais baixa prolonga a vida útil do isolamento, reduz as perdas de energia e melhora a segurança geral do sistema.
O cobre demonstra excelente resistência à oxidação e corrosão em condições normais. Quando o cobre oxida, forma uma pátina que na verdade ajuda a proteger o metal subjacente de degradação adicional. Esta estabilidade significa que as conexões de cobre mantêm suas propriedades elétricas durante décadas de serviço.
O desempenho do conector da fiação de cobre permanece estável ao longo do tempo, sem degradação devido à oxidação nos pontos de conexão. Esta fiabilidade traduz-se diretamente em segurança, uma vez que ligações soltas ou corroídas são uma das principais causas de incêndios elétricos.
O alumínio, por outro lado, forma uma camada de óxido que pode aumentar a resistência elétrica nos pontos de conexão, levando potencialmente ao superaquecimento. Esta diferença fundamental faz do cobre a escolha preferida para aplicações onde a confiabilidade da conexão é fundamental.
A baixa resistividade do cobre significa que menos tensão é perdida à medida que a corrente percorre o condutor. Para a mesma corrente fluindo através da mesma área de seção transversal, os condutores de cobre sofrem quedas de tensão menores do que os condutores de alumínio.
Esta perda de tensão reduzida tem várias implicações práticas. A energia pode ser transmitida por distâncias mais longas, mantendo uma qualidade de tensão aceitável na extremidade receptora. As áreas de cobertura do fornecimento de energia podem ser maiores, reduzindo o número de subestações ou pontos de distribuição necessários.
Para equipamentos eletrônicos sensíveis que exigem tensão estável, a fiação de cobre ajuda a garantir que a energia fornecida atenda às especificações. As flutuações de tensão que podem afetar o desempenho ou a longevidade do equipamento são minimizadas com condutores de cobre.
A resistência à fadiga mede quão bem um material resiste a repetidos ciclos de tensão sem falhar. O cobre se destaca nesta área, mantendo sua integridade mesmo após inúmeros ciclos de dobramento. O alumínio, por outro lado, tende a rachar e falhar após dobras repetidas.
Esta resistência à fadiga torna o cobre essencial para aplicações onde os condutores sofrem movimentos ou vibrações regulares. Máquinas-ferramentas, braços robóticos, chicotes elétricos de veículos e equipamentos portáteis se beneficiam da capacidade do cobre de flexionar repetidamente sem degradação.
O cobre é um dos materiais mais recicláveis do planeta. Pode ser reciclado repetidamente sem perder as suas propriedades essenciais, tornando-se uma escolha ambientalmente responsável. O processo de reciclagem do cobre está bem estabelecido e é economicamente viável.
Essa reciclabilidade ajuda a manter a cadeia de abastecimento de cobre e reduz o impacto ambiental da mineração de novo minério. A sucata de cobre retém um valor significativo, o que incentiva a reciclagem adequada em vez do descarte.
A desvantagem mais significativa do fio de cobre é o seu custo. As barras de cobre custam três vezes mais que as barras de alumínio. Este prémio de preço aumenta os orçamentos globais dos projectos, por vezes substancialmente para grandes instalações.
Os preços do cobre também tendem a flutuar mais do que os preços do alumínio, tornando a estimativa dos custos do projeto mais desafiadora. A procura do mercado, a produção mineira e as condições económicas globais influenciam os preços do cobre, introduzindo incerteza no planeamento dos projectos.
Para projetos de grande escala que abrangem longas distâncias, a diferença de custo entre o cobre e o alumínio pode ascender a somas significativas. Esta realidade económica leva muitas empresas de serviços públicos e grandes projetos comerciais a optarem por soluções de alumínio.
O cobre é aproximadamente 3,3 vezes mais pesado que o alumínio em volume. Esta diferença de peso complica a instalação, especialmente para linhas aéreas ou cabos longos. Cabos mais pesados exigem estruturas de suporte mais robustas e mais mão de obra para serem instalados.
O peso dos condutores de cobre aumenta os custos de transporte e pode retardar o progresso da instalação. Os trabalhadores podem cansar-se mais rapidamente ao manusear cabos de cobre pesados, afetando potencialmente a produtividade e a segurança.
Para a transmissão aérea de energia, o peso do cobre exigiria postes e estruturas de suporte substancialmente mais fortes. Este custo adicional de infraestrutura agrava a desvantagem do custo do material, tornando o cobre impraticável para a maioria das aplicações de serviços públicos aéreos.
O alto valor do cobre o torna um alvo atraente para ladrões. Canteiros de obras, edifícios vazios e até mesmo instalações ativas sofreram roubo de fios de cobre. O custo do cobre roubado vai além do valor material e inclui custos de reparo, atrasos em projetos e riscos potenciais à segurança.
Este risco de roubo exige medidas de segurança adicionais para instalações de cobre, aumentando os custos do projecto. Em algumas áreas, o roubo de cobre tornou-se tão predominante que alternativas são consideradas principalmente por razões de segurança.
O peso do fio de cobre necessita de estruturas de suporte adicionais, especialmente para longos percursos. Apoios mais frequentes significam mais materiais e mais mão-de-obra, aumentando os custos de instalação para além do prémio da matéria-prima.
Nas instalações verticais, o peso do cobre cria maior tensão nas conexões e suportes. Estas instalações podem exigir hardware e técnicas especializadas para garantir confiabilidade a longo prazo.
O alumínio oferece uma alternativa atraente ao cobre para muitas aplicações. Compreender as vantagens e limitações do fio de alumínio ajuda a identificar onde este material realmente se destaca.
A vantagem mais convincente do fio de alumínio é o seu custo significativamente mais baixo em comparação com o cobre. Esta vantagem de preço torna o alumínio atraente para projetos de grande escala, onde os custos dos materiais representam uma parte substancial do orçamento total.
O alumínio revela-se particularmente adequado para projetos de baixo custo ou instalações elétricas temporárias onde o prémio do cobre não pode ser justificado. O preço estável do alumínio também simplifica o orçamento em comparação com o mercado mais volátil do cobre.
Para a transmissão de energia em escala de serviços públicos abrangendo centenas de quilômetros, a economia cumulativa de custos com o uso de alumínio em vez de cobre pode chegar a milhões de dólares. Estas poupanças podem ser redireccionadas para outros aspectos da melhoria da infra-estrutura.
O alumínio pesa apenas cerca de 30% de um volume equivalente de cobre. Para condutores com a mesma resistência elétrica, o fio de alumínio pesa aproximadamente metade do peso do fio de cobre. Esta vantagem de peso traduz-se num manuseamento mais fácil e numa instalação mais rápida.
O peso reduzido dos condutores de alumínio significa menores custos de transporte e menor esforço dos trabalhadores durante a instalação. Longos cabos que podem ser exaustivos com o cobre tornam-se administráveis com o alumínio.
Para linhas elétricas aéreas, o peso leve do alumínio reduz drasticamente os requisitos estruturais para postes e torres. Vãos mais longos tornam-se possíveis, reduzindo o número de estruturas de suporte necessárias. Essa vantagem torna o alumínio a escolha padrão para linhas de transmissão e distribuição de serviços públicos.
Quando o alumínio é exposto ao ar, forma rapidamente uma fina camada de óxido em sua superfície. Ao contrário da ferrugem no ferro, esta camada de óxido de alumínio protege o metal subjacente de mais corrosão. A camada de óxido é dura, aderente e autocurativa se arranhada.
Esta proteção natural torna o alumínio adequado para aplicações externas onde a exposição aos elementos é inevitável. As linhas eléctricas aéreas, por exemplo, beneficiam da capacidade do alumínio de resistir à degradação ambiental sem revestimentos protectores adicionais.
A resistência à corrosão do alumínio o torna um material necessário para aplicações de transmissão de energia aérea de alta tensão, seções grandes e grandes vãos, onde o acesso à manutenção é limitado e a confiabilidade é essencial.
A combinação de peso leve, condutividade adequada e resistência à corrosão torna o alumínio o material preferido para transmissão de energia aérea. Praticamente todas as linhas modernas de transmissão e distribuição de serviços públicos usam condutores de alumínio.
Os condutores de alumínio podem abranger distâncias maiores entre estruturas de suporte, reduzindo os custos de infraestrutura. O peso mais leve significa que postes e torres menores e mais baratos podem ser usados, mantendo margens de segurança adequadas.
Para as concessionárias de energia elétrica, as vantagens do alumínio em aplicações aéreas são tão atraentes que o cobre raramente é considerado para a construção de novas linhas de transmissão.
Com apenas 61% da condutividade do cobre, o alumínio requer condutores maiores para transportar corrente equivalente. Este aumento de tamanho afeta não apenas o condutor em si, mas também todos os componentes associados, incluindo isolamento, conduítes e caixas de junção.
A condutividade mais baixa significa que é necessário mais material para atingir o mesmo desempenho. Embora o alumínio custe menos por libra do que o cobre, o material adicional necessário compensa parcialmente esta vantagem de preço para algumas aplicações.
Em instalações com espaço limitado, o tamanho maior dos condutores de alumínio pode simplesmente não caber. Esta limitação elimina efetivamente o alumínio da consideração para muitas aplicações residenciais e comerciais.
O alumínio se expande e contrai mais que o cobre quando as temperaturas mudam. Este movimento térmico pode afrouxar as conexões ao longo do tempo, à medida que o condutor cresce e encolhe repetidamente a cada ciclo de aquecimento e resfriamento.
Conexões soltas aumentam a resistência elétrica no ponto de conexão, gerando calor. Este calor causa maior expansão e afrouxamento, criando um ciclo perigoso que pode eventualmente levar ao incêndio. Técnicas de instalação adequadas e conectores especializados ajudam a mitigar esse risco, mas exigem atenção e custos adicionais.
A questão da expansão térmica foi um fator significativo nos problemas enfrentados com a fiação de alumínio instalada nas residências durante as décadas de 1960 e 1970. Embora os materiais e técnicas modernas tenham abordado muitas destas preocupações, a propriedade física fundamental permanece.
O alumínio é mais sujeito a rachaduras e falhas quando sujeito a vibrações. O metal também tende a se tornar quebradiço com o tempo, especialmente se sofrer repetidos ciclos térmicos ou estresse mecânico.
Esta durabilidade reduzida significa que as instalações de alumínio podem necessitar de substituição mais cedo do que as instalações equivalentes de cobre. Para aplicações onde a longevidade é fundamental, o histórico comprovado do cobre muitas vezes justifica o seu preço premium.
As características de fadiga do alumínio o tornam inadequado para aplicações que exigem flexões repetidas. Equipamentos portáteis, sistemas robóticos e outras aplicações dinâmicas geralmente requerem condutores de cobre.
Embora a camada de óxido que se forma no alumínio proteja contra a corrosão ambiental, ela cria desafios nas conexões elétricas. O óxido de alumínio é um isolante elétrico, o que significa que aumenta a resistência nos pontos de conexão.
Esse aumento de resistência gera calor, o que pode levar a mais oxidação e, eventualmente, falha na conexão. Compostos antioxidantes devem ser aplicados em cada terminal de alumínio para evitar essa degradação, agregando complexidade e custo às instalações.
A questão da oxidação é particularmente problemática para conexões que podem sofrer movimento mecânico ou vibração. Cada pequeno movimento pode expor o alumínio novo à oxidação, degradando gradualmente a qualidade da conexão.
O alumínio é notoriamente difícil de soldar. A camada de óxido que se forma na superfície impede que a solda se ligue adequadamente, e as técnicas de soldagem padrão que funcionam bem com o cobre são ineficazes com o alumínio.
Esta limitação restringe os métodos de conexão disponíveis para condutores de alumínio. Conexões mecânicas como crimpagens, parafusos e acessórios de compressão devem ser usadas em vez de conexões soldadas.
Em aplicações onde conexões soldadas seriam preferidas ou necessárias, o alumínio simplesmente não pode ser usado. Isto restringe ainda mais a gama de aplicações adequadas para condutores de alumínio.
A seção transversal maior necessária para que os condutores de alumínio correspondam à capacidade de transporte de corrente do cobre cria requisitos posteriores para componentes maiores. Os conduítes devem ser dimensionados para acomodar os fios maiores. As caixas de junção precisam de mais espaço. Os acessórios e conectores devem ser correspondentemente maiores.
Esses requisitos de tamanho aumentado adicionam custos além das despesas com fio bruto. Em aplicações de modernização onde a infra-estrutura existente deve ser utilizada, os condutores de alumínio maiores podem simplesmente não caber no espaço disponível.
O isolamento adicional necessário para condutores maiores também acrescenta peso e custo, compensando parcialmente a vantagem de peso do alumínio. Para algumas aplicações, esses efeitos secundários tornam o alumínio menos atraente do que sugerem as comparações iniciais de custos do material.
O alumínio tem aproximadamente metade da resistência à tração do cobre. Isso significa que o fio de alumínio tem maior probabilidade de quebrar sob tensão durante a instalação e mais suscetível a danos causados por estresse mecânico durante o serviço.
A natureza mais macia do alumínio torna-o mais facilmente danificado por manuseio ou técnicas de instalação inadequadas. Torções ou curvas acentuadas que o cobre pode tolerar podem danificar permanentemente os condutores de alumínio.
Para aplicações onde a resistência mecânica é importante, a menor resistência à tração do alumínio deve ser acomodada através de condutores de tamanhos maiores, suporte adicional ou outras medidas de compensação.
A seleção do material condutor torna-se particularmente crítica em aplicações industriais onde os cabos devem suportar condições exigentes. Os cabos industriais flexíveis representam uma categoria especializada onde os prós e os contras dos fios de cobre e alumínio se tornam especialmente pronunciados.

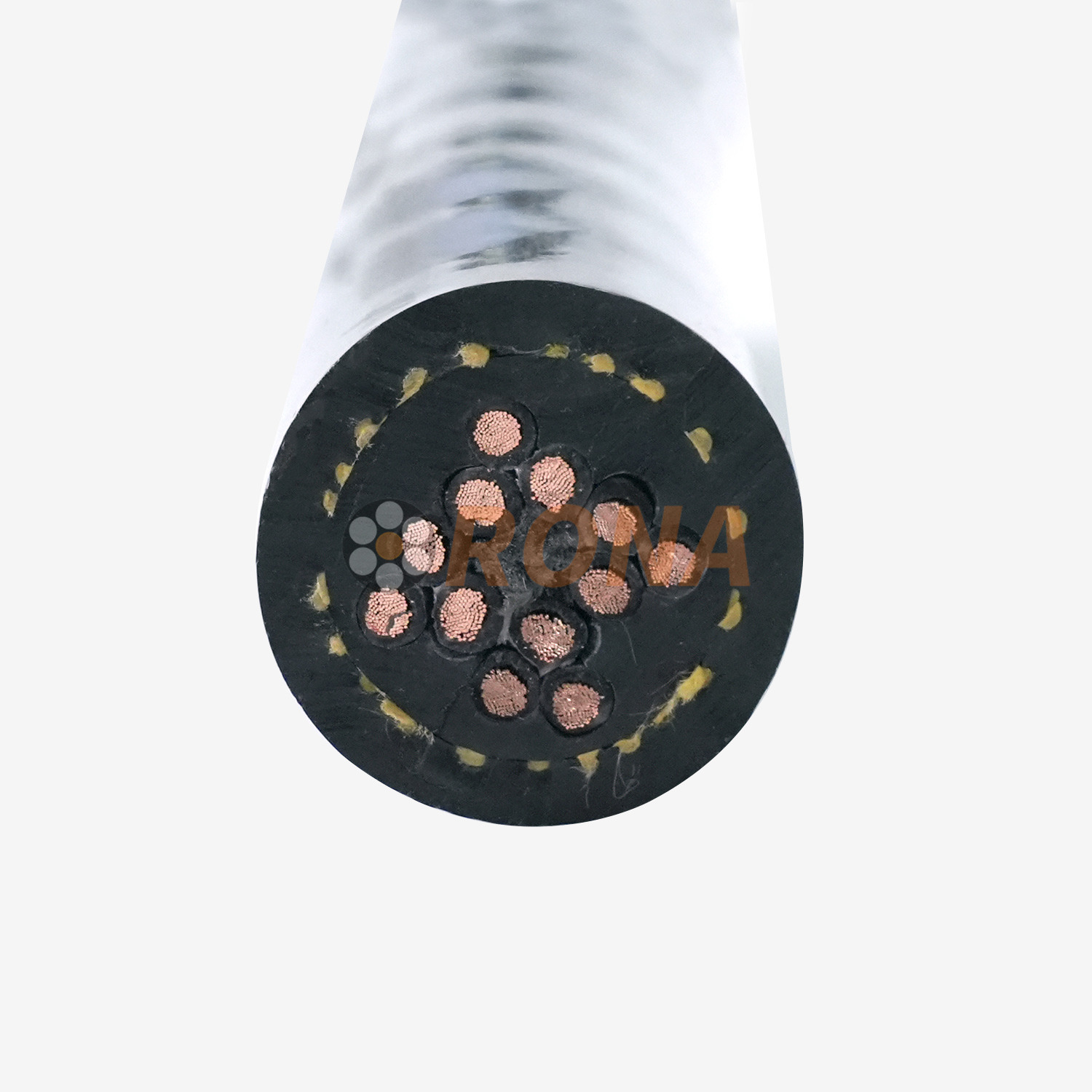

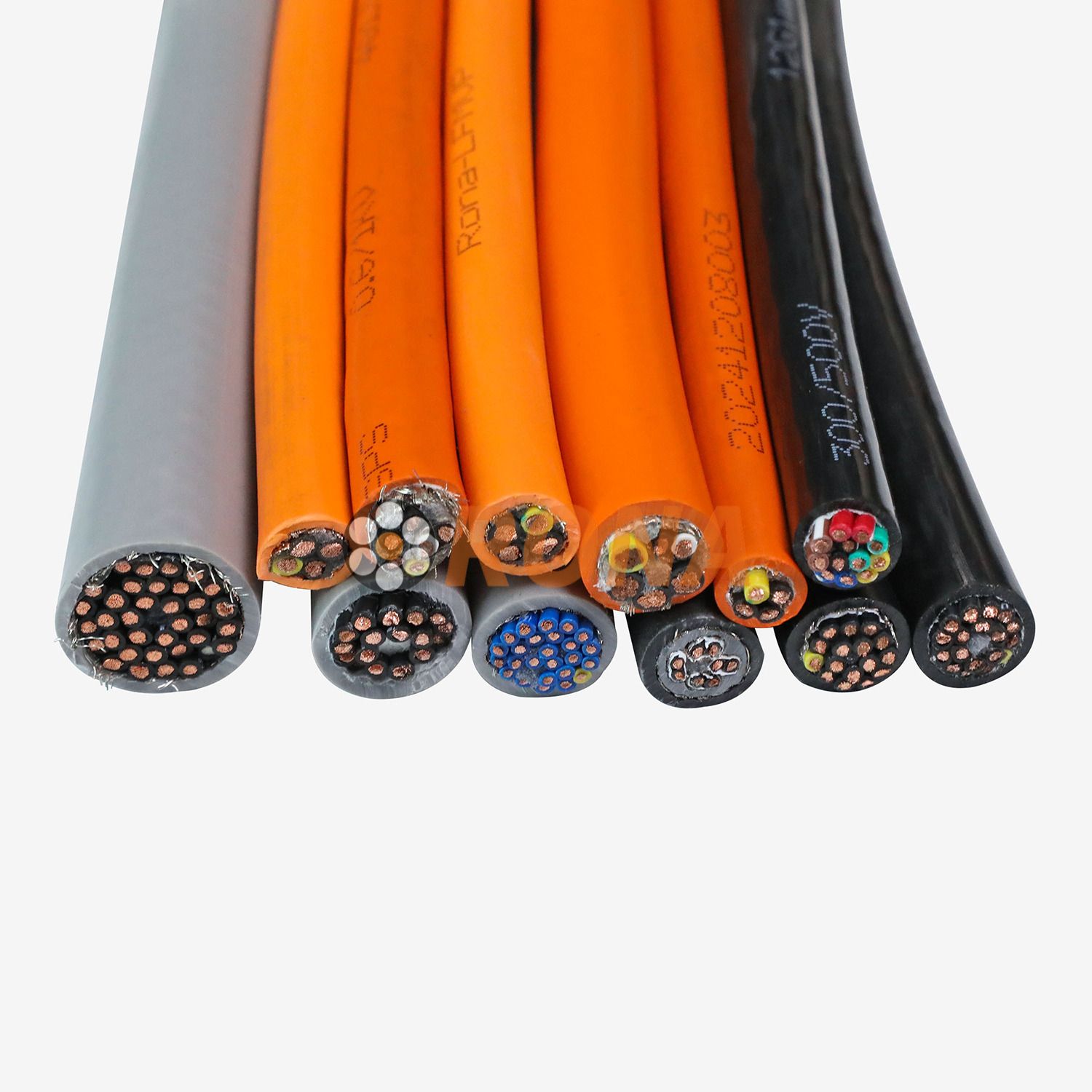

Os cabos industriais flexíveis são projetados para resistir a dobras repetidas, flexões contínuas e exposição a ambientes industriais agressivos. Esses cabos atendem a funções críticas em instalações de fabricação, linhas de produção automatizadas, sistemas robóticos e equipamentos móveis.
Ao contrário da fiação fixa que permanece estacionária após a instalação, os cabos industriais flexíveis experimentam movimentos constantes durante toda a sua vida útil. As máquinas-ferramentas movem-se para frente e para trás, os braços robóticos articulam-se através de movimentos complexos e os sistemas transportadores de cabos circulam continuamente. Os condutores dentro desses cabos devem suportar milhões de ciclos de flexão sem falhas.
As consequências da falha de cabos em aplicações industriais vão além da simples inconveniência. As linhas de produção podem parar, equipamentos caros podem ser danificados e a segurança dos trabalhadores pode ser comprometida. Por estas razões, a seleção do material condutor para cabos industriais flexíveis exige uma consideração cuidadosa das propriedades mecânicas juntamente com o desempenho elétrico.
A resistência à fadiga do cobre o torna a escolha ideal para aplicações de cabos industriais flexíveis. Os condutores de cobre podem suportar repetidos ciclos de flexão sem desenvolver rachaduras que levam à falha do condutor. Esta propriedade é essencial para cabos que podem flexionar milhões de vezes durante sua vida útil.
O alumínio, por outro lado, tende a rachar após dobrar repetidamente. Cada ciclo flexível tensiona o metal, e a estrutura cristalina do alumínio o torna suscetível à falha por fadiga. Para cabos industriais flexíveis, esta limitação essencialmente desqualifica o alumínio de ser considerado.
Estudos demonstraram que a classificação de flexibilidade do cobre é aproximadamente 1,7 a 1,8 vezes maior que a do alumínio. Esta vantagem quantificada se traduz diretamente em maior vida útil e maior confiabilidade para cabos em aplicações dinâmicas.
Os ambientes industriais sujeitam os cabos a mais do que apenas flexões. Vibração de máquinas, impactos mecânicos, aceleração do transportador de cabos e tensões de torção contribuem para o desgaste do condutor. As propriedades mecânicas superiores do cobre ajudam-no a resistir a este abuso multifacetado.
A maior resistência à tração do cobre significa que os condutores têm menos probabilidade de quebrar quando os cabos sofrem tensão repentina. Isto pode ocorrer quando um cabo fica preso durante o movimento da máquina ou quando um suporte de cabo muda de direção abruptamente.
O cobre também resiste à degradação gradual que a vibração causa nos condutores de alumínio. As máquinas industriais geralmente produzem vibrações contínuas que desgastam o metal com o tempo. A resistência do cobre a esta fadiga vibracional ajuda a garantir uma operação confiável durante toda a vida útil prevista do cabo.
Os pontos de conexão onde terminam os cabos industriais flexíveis são críticos para a confiabilidade do sistema. Estas conexões devem manter sua integridade apesar do movimento constante do cabo e das tensões mecânicas transmitidas através dos condutores.
A estabilidade do cobre nos pontos de conexão oferece vantagens para aplicações de cabos flexíveis. O metal não se desintegra sob pressão como o alumínio, portanto as conexões feitas corretamente mantêm sua força de fixação ao longo do tempo. Esta pressão de contato consistente garante baixa resistência e fluxo de corrente confiável.
As conexões de alumínio em aplicações dinâmicas enfrentam desafios complexos. Os problemas de expansão térmica, formação de óxido e suavidade mecânica que afetam qualquer conexão de alumínio tornam-se mais graves quando o movimento do cabo tensiona constantemente esses pontos vulneráveis.
As propriedades que tornam o alumínio adequado para linhas aéreas estáticas funcionam contra ele em aplicações industriais flexíveis. A fragilidade do alumínio após flexões repetidas representa riscos inaceitáveis de confiabilidade para cabos que devem se mover continuamente.
A expansão térmica do alumínio pode fazer com que as conexões se soltem mesmo em instalações estáticas. Quando o movimento do cabo adiciona tensão mecânica a essas conexões, a taxa de falhas aumenta ainda mais. Para aplicações industriais críticas, esta falta de fiabilidade não pode ser tolerada.
Os ambientes industriais envolvem frequentemente variações de temperatura, vibração e contaminação que agravam as fraquezas do alumínio. Óleo, fluidos de corte e outras substâncias industriais podem penetrar nas conexões e acelerar a corrosão. O ambiente operacional geral favorece as características robustas do cobre.
Por estas razões, os condutores de alumínio geralmente não são recomendados para aplicações de cabos industriais flexíveis. A economia de custos que o alumínio pode proporcionar não justifica os riscos de confiabilidade em ambientes industriais exigentes.
Os condutores de alumínio revestido de cobre (CCA) representam uma tentativa de combinar as vantagens de ambos os materiais. Esses condutores apresentam um núcleo de alumínio cercado por uma camada de cobre ligada à superfície.
O pedido original do CCA explorou o efeito pelicular, onde a corrente alternada tende a fluir perto da superfície dos condutores em altas frequências. Para aplicações de radiofrequência, como cabos de antena e cabos coaxiais, o CCA pode fornecer desempenho adequado com peso reduzido.
No entanto, os condutores CCA apresentam limitações significativas para aplicações de energia industrial. A condutividade do CCA é substancialmente inferior à do cobre puro. Um condutor CCA de 2,5 mm² fornece desempenho aproximadamente equivalente a um condutor de cobre de 1,5 mm². Esta discrepância pode levar a instalações subdimensionadas se não for devidamente contabilizada.
As aplicações de energia onde o CCA foi comercializado, incluindo cabos de alto-falante, áudio automotivo e cabos de rede, não são adequadas para esta tecnologia. Quedas de tensão mais elevadas e maior geração de calor criam riscos de segurança. Os padrões da indústria de organizações como TIA e IEC proíbem o CCA em aplicações de cabeamento de rede.
Para cabos industriais flexíveis que transportam energia, os condutores CCA não são aconselháveis. As propriedades mecânicas do CCA seguem as do núcleo de alumínio e não as do revestimento de cobre, o que significa que a flexibilidade e a resistência à fadiga ficam aquém das do cobre puro. A economia de custos não justifica os comprometimentos de desempenho e confiabilidade.
Vários padrões industriais regem a seleção e especificação de condutores para aplicações industriais. A compreensão desses padrões ajuda a garantir que os cabos selecionados atendam aos requisitos para uma operação segura e confiável.
ASTM B3 especifica os requisitos para fios de cobre macios ou recozidos usados para fins elétricos. Este padrão garante que os condutores de cobre atendam aos requisitos mínimos de condutividade, resistência à tração e alongamento. Os cabos que atendem a esta especificação fornecem o desempenho confiável exigido pelas aplicações industriais.
Para condutores de alumínio, o Artigo 310 do Código Elétrico Nacional especifica que apenas ligas da série AA-8000 podem ser usadas para condutores de alumínio sólidos ou trançados na fiação de edifícios. Essas ligas foram desenvolvidas especificamente para resolver os problemas enfrentados com o alumínio da série AA-1350 anterior em aplicações de construção.
Contudo, mesmo estas ligas de alumínio melhoradas geralmente não são adequadas para aplicações de cabos industriais flexíveis. Os requisitos mecânicos para flexão contínua excedem o que as ligas de alumínio atuais podem fornecer de forma confiável. A prática da indústria favorece fortemente o cobre para estas aplicações exigentes.
Indústrias específicas podem impor requisitos adicionais além destes padrões gerais. A fabricação automotiva, a fabricação de semicondutores e o processamento de alimentos têm requisitos de cabos exclusivos que normalmente especificam condutores de cobre para aplicações flexíveis.
Compreender os prós e os contras dos fios de cobre e alumínio fica mais claro quando se visualiza os materiais lado a lado. Esta comparação direta destaca as compensações envolvidas na seleção de um material em detrimento de outro.
A menor condutividade do alumínio significa que são necessários fios maiores para corresponder ao desempenho do cobre. Um exemplo prático ilustra claramente esta relação.
Para um circuito de 60 A a 75°C, o cobre requer fio 8 AWG, enquanto o alumínio requer fio 6 AWG. Esta diferença de dois tamanhos é consistente na maioria das classificações atuais e representa o impacto prático da diferença de condutividade.
As implicações de peso desta diferença de tamanho merecem atenção. Para 1.000 pés dos condutores descritos acima, o alumínio 6 AWG pesa aproximadamente 39 libras, enquanto o cobre 8 AWG pesa aproximadamente 65 libras. Apesar de necessitar de um fio maior, a instalação de alumínio pesa significativamente menos.
A diferença de diâmetro também é importante. O condutor de alumínio maior requer conduítes maiores, caixas de junção maiores e conectores maiores. Esses requisitos secundários agregam custos e podem criar desafios de instalação em aplicações com espaço limitado.
As diferenças teóricas nas propriedades se traduzem em variações mensuráveis de desempenho em instalações reais. Compreender essas implicações práticas ajuda na seleção de materiais.
A capacidade de transporte de corrente favorece o cobre para um determinado tamanho de fio. No entanto, quando dimensionados adequadamente, ambos os materiais podem transportar com segurança suas correntes nominais. O segredo é garantir que o alumínio tenha o tamanho adequado para a aplicação.
Os cálculos de queda de tensão mostram claramente a vantagem do cobre. Para o mesmo comprimento, corrente e tamanho físico do fio, o cobre apresenta menor queda de tensão. Quando o alumínio é dimensionado para fornecer condutividade equivalente, as quedas de tensão tornam-se comparáveis.
A geração de calor segue as características de resistência de cada material. Instalações adequadamente dimensionadas de qualquer material operam dentro de limites seguros de temperatura. Instalações de alumínio subdimensionadas, entretanto, podem superaquecer devido à maior resistência.
A confiabilidade de longo prazo geralmente favorece o cobre, especialmente em aplicações com conexões que podem sofrer ciclos térmicos ou vibrações. O excelente desempenho do alumínio em aplicações de utilidades suspensas demonstra que o projeto e a instalação adequados podem alcançar boa confiabilidade.
Diferentes aplicações favorecem diferentes materiais condutores. Compreender qual material se destaca em cada contexto ajuda a garantir desempenho e valor ideais.
O cobre continua sendo o padrão para sistemas elétricos residenciais na maior parte do mundo desenvolvido. A combinação de condutividade, confiabilidade e tamanho compacto torna o cobre ideal para fiação oculta em paredes e tetos.
O tamanho menor dos condutores de cobre cabe mais facilmente nos espaços limitados disponíveis na construção residencial. Cavidades de parede, vigas de teto e caixas elétricas são projetadas com base na suposição de fiação de cobre. A adaptação desses espaços para condutores de alumínio maiores seria desafiadora e cara.
As considerações de segurança também favorecem o cobre para aplicações residenciais. A confiabilidade da conexão e a resistência aos ciclos térmicos que o cobre proporciona são particularmente valiosas em residências onde a inspeção profissional é pouco frequente. Os proprietários se beneficiam da capacidade do cobre de manter conexões seguras ao longo de décadas de serviço.
Praticamente todos os equipamentos eletrônicos usam cobre para fiação interna e rastreamento de placas de circuito. A precisão exigida em aplicações eletrônicas exige uma condutividade superior do cobre e a capacidade de formar fios e traços extremamente finos.
Os cabos de dados, incluindo cabos Ethernet e coaxiais, normalmente usam condutores de cobre. Os requisitos de integridade do sinal da transmissão de dados em alta velocidade se beneficiam das propriedades elétricas consistentes e das conexões confiáveis do cobre.
Da mesma forma, os equipamentos de áudio favorecem o cobre por sua baixa resistência e desempenho consistente. Cabos de alto-falante, interconexões e fiação interna do amplificador normalmente usam condutores de cobre.
Os equipamentos industriais sujeitam a fiação a condições adversas que exigem as propriedades robustas do cobre. Os motores geram calor e vibração que sobrecarregam condutores e conexões. As ferramentas elétricas criam choques mecânicos que testam a durabilidade do fio.
Os cabos industriais flexíveis discutidos anteriormente representam um excelente exemplo de aplicações industriais de cobre. Qualquer aplicação que exija flexão repetida, movimento contínuo ou resistência à vibração normalmente especifica condutores de cobre.
As aplicações industriais de alta corrente também favorecem o cobre. A maior ampacidade do cobre significa que podem ser utilizados conduítes menores, reduzindo os custos de infraestrutura mesmo quando o material premium do cobre é levado em consideração.
Os cabos de energia subterrâneos normalmente usam condutores de cobre devido à confiabilidade do material e à resistência ao desafiador ambiente subterrâneo. A umidade do solo, as variações de temperatura e o acesso limitado para reparos favorecem a durabilidade do cobre.
A menor taxa de acidentes associada às instalações subterrâneas de cobre reflete o desempenho estável da conexão do material. Quando o acesso para manutenção é difícil, a confiabilidade extra que o cobre proporciona justifica seu custo mais elevado.
Os trabalhos de reparação e manutenção são simplificados com sistemas de cobre. As conexões podem ser feitas com técnicas padrão e a resistência do material a danos durante a escavação proporciona uma margem de segurança adicional.
Os sistemas elétricos de veículos tradicionais usam quase exclusivamente fiação de cobre. A vibração, as temperaturas extremas e os espaços compactos dos ambientes automotivos favorecem as propriedades do cobre.
A fiação do compartimento do motor deve suportar altas temperaturas e vibrações constantes, mantendo conexões confiáveis. A resistência à fadiga e a estabilidade da conexão do cobre são essenciais neste ambiente exigente.
Os cabos da bateria e a fiação do motor de partida transportam correntes extremamente altas por breves períodos. A alta condutividade do cobre e a capacidade de lidar com correntes de surto sem danos tornam-no a única opção prática para esses circuitos críticos.
O alumínio domina as aplicações aéreas de transmissão e distribuição de energia. A economia de peso proporcionada pelo alumínio se traduz diretamente na redução dos custos de infraestrutura para os postes e torres que sustentam essas linhas.
As linhas aéreas modernas normalmente usam construção reforçada com condutor de alumínio e aço (ACSR). Um núcleo de aço fornece resistência mecânica enquanto os fios de alumínio transportam a corrente. Esta combinação otimiza o peso e o desempenho para aplicações suspensas.
As concessionárias de energia elétrica em todo o mundo padronizaram o alumínio para transmissão aérea. A experiência acumulada com o alumínio nesta aplicação abrange décadas e milhões de quilômetros de linhas instaladas.
Grandes edifícios comerciais e industriais costumam usar alumínio para cabos de entrada de serviço e grandes alimentadores. A economia de custos com esses grandes condutores pode ser substancial e técnicas de instalação adequadas atenuam as preocupações com confiabilidade.
Quando o alumínio é usado em edifícios comerciais, normalmente é para condutores de tamanhos maiores que as economias de custos são mais significativas. Os circuitos ramificados menores geralmente permanecem de cobre, enquanto os alimentadores principais podem ser de alumínio.
Os códigos e padrões de construção evoluíram para acomodar a fiação de alumínio quando instalada corretamente. Conectores classificados para alumínio, especificações de torque adequadas e técnicas de terminação adequadas garantem um desempenho confiável.
O peso da aeronave afeta diretamente o consumo de combustível e o desempenho, tornando a redução de peso uma prioridade em todos os sistemas da aeronave. A fiação de alumínio ajuda a reduzir o peso da aeronave, ao mesmo tempo que proporciona desempenho elétrico adequado.
O ambiente controlado dentro das aeronaves atenua algumas das desvantagens do alumínio. As variações de temperatura são menos extremas do que em aplicações externas e a manutenção profissional garante que as conexões recebam a devida atenção.
As futuras aplicações automotivas poderão usar cada vez mais fiação de alumínio, à medida que os veículos elétricos criam demanda por soluções de cabos leves e de alta potência. A economia de peso proporcionada pelo alumínio pode ampliar a autonomia do veículo, uma consideração cada vez mais importante.
Canteiros de obras, eventos especiais e outras instalações temporárias costumam usar alumínio para distribuição de energia. O custo mais baixo é particularmente atraente para instalações que serão removidas após um curto período de serviço.
A vida útil mais curta das instalações temporárias reduz as preocupações sobre a confiabilidade do alumínio a longo prazo. As conexões que podem se degradar ao longo de anos de serviço permanente permanecem confiáveis durante semanas ou meses de uso temporário.
O peso mais leve do alumínio também beneficia instalações temporárias onde os cabos devem ser manuseados, movidos e reconfigurados repetidamente.
Algumas aplicações utilizam com sucesso ambos os materiais, quer em combinação ou como alternativas, dependendo de circunstâncias específicas.
Grandes cabos coaxiais às vezes usam alumínio revestido de cobre para obter os benefícios de condutividade do cobre em altas frequências e, ao mesmo tempo, reduzir o peso. O efeito pelicular concentra a corrente perto da superfície onde a camada de cobre proporciona excelente condutividade.
As entradas de serviço dos edifícios podem utilizar qualquer um dos materiais, dependendo das práticas locais e de considerações económicas. Conectores adequados classificados para o material escolhido garantem um desempenho confiável em qualquer uma das opções.
Os sistemas de distribuição de energia industrial às vezes usam alumínio para alimentadores principais, enquanto especificam cobre para circuitos ramificados e aplicações flexíveis. Esta abordagem híbrida captura a economia de custos do alumínio quando apropriado, ao mesmo tempo em que utiliza cobre onde suas propriedades são essenciais.
A segurança deve ser a consideração principal em qualquer instalação elétrica. Compreender as implicações de segurança da seleção do material do condutor ajuda a garantir que as instalações protejam a propriedade e a vida.
Incêndios elétricos podem resultar de superaquecimento nas conexões, danos aos condutores ou circuitos sobrecarregados. As propriedades do cobre e do alumínio afetam o risco de incêndio de maneira diferente.
A maior expansão térmica do alumínio cria maior risco de afrouxamento da conexão ao longo do tempo. À medida que as conexões se soltam, a resistência aumenta, gerando calor. Este calor causa maior expansão e afrouxamento, podendo levar ao incêndio.
O registo histórico das décadas de 1960 e 1970 demonstra este risco. As casas com fiação de alumínio durante esse período sofreram taxas de incêndio significativamente mais altas do que as casas com fiação de cobre. Embora muitos factores tenham contribuído para estes problemas, a expansão térmica do alumínio foi a principal causa.
As modernas ligas de alumínio e técnicas de instalação reduziram, mas não eliminaram, esta preocupação. A atenção adequada às conexões, a seleção apropriada do conector e a inspeção regular ajudam a manter instalações de alumínio seguras.
A menor expansão térmica do cobre e a estabilidade superior da conexão proporcionam vantagens de segurança inerentes. Conexões de cobre feitas corretamente tendem a permanecer firmes ao longo de décadas de serviço, mantendo baixa resistência e evitando o ciclo de superaquecimento que leva a incêndios.
A junção entre condutores e terminais representa um ponto crítico tanto para segurança quanto para confiabilidade. Falhas de conexão causam a maioria dos problemas do sistema elétrico.
As conexões entre cobre e alumínio requerem atenção especial devido a preocupações com corrosão galvânica. Quando metais diferentes entram em contato na presença de umidade, as reações eletroquímicas podem degradar a conexão. Conectores especiais marcados com Cu-Al são projetados para evitar esse problema.
As conexões de alumínio requerem compostos antioxidantes para evitar que a camada de óxido aumente a resistência. Estes compostos devem ser aplicados durante a instalação e podem necessitar de renovação se as ligações forem perturbadas.
A inspeção regular das conexões de alumínio ajuda a identificar problemas antes que se tornem perigosos. Os maiores requisitos de manutenção dos sistemas de alumínio representam uma consideração contínua de segurança além da instalação inicial.
As conexões de cobre, embora não sejam imunes a problemas, geralmente requerem menos atenção contínua. A estabilidade das ligações de cobre proporciona uma margem de segurança que compensa a realidade de que muitas instalações recebem pouca
