No mundo acelerado de automação industrial de hoje, máquinas e robótica estão se tornando mais complexas e eficientes. Nos bastidores, um componente frequentemente esquecido desempenha um papel vital em tornar tudo isso possível-os cabos da cadeia de TRAg. Esses cabos especialmente projetados garantem a transmissão confiável de energia e sinal em aplicações em movimento, protegendo os fios contra danos, mantendo os sistemas funcionando sem problemas.
Mas o que exatamente é um cabo de corrente de arrasto ? Por que é diferente dos cabos regulares? E como você escolhe o certo para suas necessidades? Seja você um proprietário de uma fábrica, engenheiro ou simplesmente curioso sobre a tecnologia industrial, este guia ajudará você a entender tudo o que precisa saber sobre os cabos da corrente de arrasto em termos claros e simples.
Um cabo de corrente de arrasto é um tipo de cabo criado especificamente para ser usado dentro de uma corrente de arrasto - também conhecida como portador de cabo ou cadeia de energia. As cadeias de arrasto são sistemas mecânicos que guiam e protegem os cabos à medida que se movem para frente e para trás junto com uma máquina ou braço robótico. Esses cabos são projetados para suportar movimento contínuo, raios de flexão apertados e tensão mecânica repetitiva sem falhar.
Ao contrário dos cabos estacionários regulares, os cabos da corrente de arrasto são altamente flexíveis e duráveis. Eles são usados em sistemas onde é necessário movimento constante, como máquinas CNC, impressoras 3D, robótica, linhas de montagem automatizadas e equipamentos de embalagem.
Você pode se perguntar: por que não usar cabos padrão em uma máquina em movimento? A resposta é simples - os cabos padrão não são projetados para movimento constante. Quando um cabo regular é dobrado repetidamente, torcido ou arrastado, seu isolamento pode rachar, seus condutores podem quebrar ou pode ficar emaranhado e danificado.
O uso de cabos não especializados em um ambiente em movimento pode levar a:
Falha do cabo
Quebras de máquinas
Atrasos na produção
Riscos de segurança
Reparos caros
Por outro lado, os cabos da corrente de arrasto são construídos para suportar milhões de ciclos de flexão, mantendo o desempenho e a segurança ao longo do tempo.
Para entender a função de um cabo de corrente de arrasto, ajuda a saber como as próprias cadeias de arrastar operam.
Uma corrente de arrasto é uma corrente flexível, geralmente plástica ou de metal, que segura e guia os cabos e mangueiras à medida que se movem. Os cabos ficam dentro da corrente, que dobra e se move com as máquinas, mantendo os cabos no lugar e impedindo -os de emaranhar ou prender.
A cadeia de arrasto protege os cabos de:
Bordas nítidas ou cantos
Abrasões e atrito
Dobrando além do seu limite
Contaminantes externos como óleo, água ou detritos
Os cabos da corrente de arrasto devem ser capazes de se mover livremente para dentro da corrente enquanto suporta a flexão e puxamento repetidas. Sua construção é, portanto, essencial para uma operação confiável.

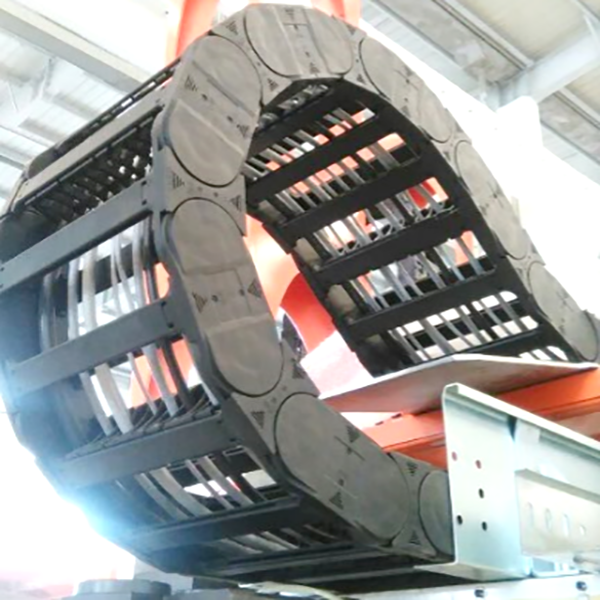

Sistema de cabo de corrente

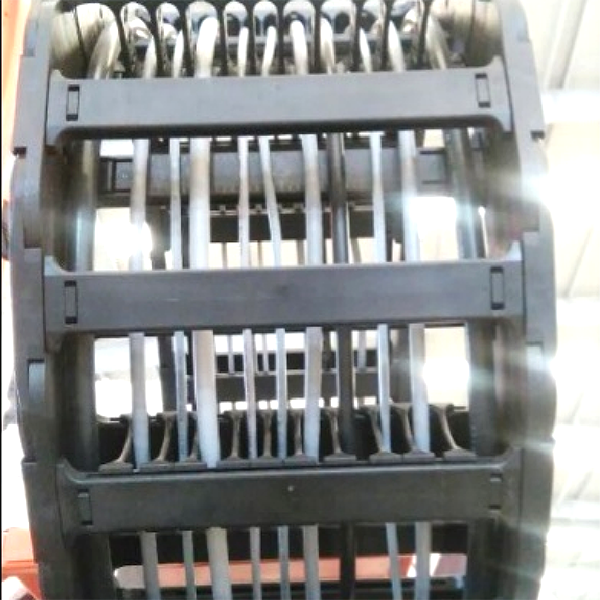

Sistema de corrente de cabos
Para ter um bom desempenho em ambientes pesados de movimento, os cabos da corrente de arrasto têm várias características definidoras:
Eles são feitos com fios finos de cobre e materiais de isolamento flexíveis que lhes permitem dobrar e torcer sem quebrar.
Os cabos da corrente de arrasto são construídos para suportar a flexão contínua e o arrasto para milhões de ciclos, tornando -os altamente duráveis.
Eles podem se dobrar em raios muito pequenos sem afetar os componentes internos, essenciais para máquinas compactas.
A bainha externa é frequentemente feita de materiais difíceis como PUR (poliuretano) ou PVC especialmente formulado para resistir ao desgaste.
Muitos cabos de corrente de arrasto são usados em ambientes industriais com exposição a óleos, refrigerantes ou produtos químicos de limpeza, para que seus jaquetas devem suportar essas substâncias.
Alguns cabos são projetados para resistir ao fogo, que é um recurso crítico de segurança em determinadas indústrias.
Se o cabo estiver transmitindo dados ou sinais de controle, ele poderá ser protegido para impedir que a interferência eletromagnética (EMI) interrompa os sinais.
Existem muitos tipos de cabos de corrente de arrasto, cada um projetado para aplicações específicas. Aqui estão as principais categorias:
Usado para transmitir energia elétrica para motores, bombas ou outros dispositivos. Eles devem lidar com alta tensão e corrente.
Usado para transmitir sinais de controle em sistemas de automação. Eles geralmente carregam baixa tensão e podem ser protegidos para evitar a perda de sinal.
Estes transmitem dados digitais entre dispositivos. Eles incluem cabos de comunicação Ethernet, USB ou serial, que requerem alta integridade de dados.
Projetado especificamente para conectar motores servo a unidades ou controladores. Eles geralmente incluem condutores de energia e sinal em um cabo.
Combine várias funções - como energia, controle e dados - em um único cabo. Isso reduz o número de cabos separados e simplifica a instalação.
Os cabos da corrente de arrasto são encontrados em uma ampla gama de indústrias, onde as máquinas se movem e a automação é essencial. Exemplos comuns incluem:
Máquinas de corte, moagem ou perfuração controladas por computador que requerem movimento preciso e função de cabo confiável.
Braços robóticos e máquinas automatizadas dependem de cabos de corrente de arrasto para fornecer energia e dados ininterruptos à medida que os robôs se movem e executam tarefas.
Os sistemas de montagem com peças móveis que executam tarefas repetitivas precisam de cabos de cadeia de arrasto para transmissão consistente de sinal e tolerância ao movimento.
Máquinas que preenchem, vedam ou classificam produtos geralmente envolvem movimento que requer cabos duráveis.
A cabeça de impressão em movimento e a cama precisam de cabos leves e flexíveis para um movimento preciso e suave.
Cintos transportadores, elevadores e máquinas de classificação usam cabos de corrente de arrasto para motores e sensores de alimentação.
Nem todos os cabos da corrente de arrasto são criados iguais. Escolher o certo para o seu aplicativo depende de vários fatores:
Entenda como o cabo se moverá - dobrará, torcer ou puxar? Escolha um cabo classificado para o tipo específico de movimento e número de ciclos.
Velas e acelerações mais altas criam mais estresse nos cabos. Verifique se o cabo está classificado para aplicações dinâmicas se operar em velocidades rápidas.
Determine o raio mínimo de dobra do seu sistema de corrente de arrasto e escolha um cabo projetado para lidar com esse nível de flexão.
O cabo será exposto a óleo, produtos químicos, calor, frio ou água? Escolha um cabo com uma jaqueta que ofereça a resistência certa.
Se o cabo carregar sinais ou dados, verifique se a blindagem adequada e o projeto de baixa capacitância para impedir a perda ou interferência do sinal.
Se o espaço for limitado, procure cabos compactos e leves que ainda atendam às necessidades de desempenho.
Para segurança e garantia de qualidade, verifique se o cabo atende aos padrões do setor como UL, CE, ROHS ou ISO.
Para tirar o máximo proveito de seus cabos de corrente de arrasto, a instalação adequada é a chave:
Coloque os cabos frouxamente na corrente de arrasto. Evite torcer ou forçá -los no lugar.
Deixe espaço para movimento. O cabo deve ser capaz de se mover livremente dentro da corrente.
Use separadores de cabos para impedir que os cabos se esfreguem.
Evite agrupamento apertado , o que pode causar acúmulo de calor ou desgaste desigual.
Permita o comprimento adequado do cabo , incluindo folga para extensão e contração total.
Inspecione regularmente os sinais de desgaste ou dano e substitua, se necessário.
À medida que a automação continua a avançar, a demanda por cabos de cadeia de arrasto de alto desempenho está crescendo. As inovações incluem:
Materiais compostos leves para máquinas mais rápidas
Cabos mais inteligentes com sensores embutidos para manutenção preditiva
Bainhas de cabo ecológicas feitas de materiais recicláveis
Velas de transmissão de dados aprimoradas para sistemas da indústria 4.0
Os fabricantes estão desenvolvendo cabos de cadeia de arrasto que não são apenas mais duráveis, mas também mais inteligentes, mais compactos e mais eficientes do que nunca.
Um cabo de corrente de arrasto é muito mais do que um fio simples - é um componente crítico que garante a operação suave e segura das máquinas móveis. Projetados para suportar flexão constante, abrasão e exposição ambiental, esses cabos são essenciais para sistemas de automação, robótica, máquinas CNC e muitas outras aplicações industriais.
Compreender os recursos exclusivos e escolher o tipo certo de cabo da corrente de arrasto pode proteger seu equipamento, reduzir o tempo de inatividade e melhorar a eficiência. Se você precisa de flexibilidade, velocidade, resistência a produtos químicos ou transferência de dados de precisão, há um cabo de corrente de arrasto adaptado para suas necessidades.
No mundo da automação em rápida evolução, investir no cabo certo da cadeia de arrasto não é apenas uma decisão técnica-é um movimento de negócios inteligente que garante desempenho, segurança e confiabilidade a longo prazo.
