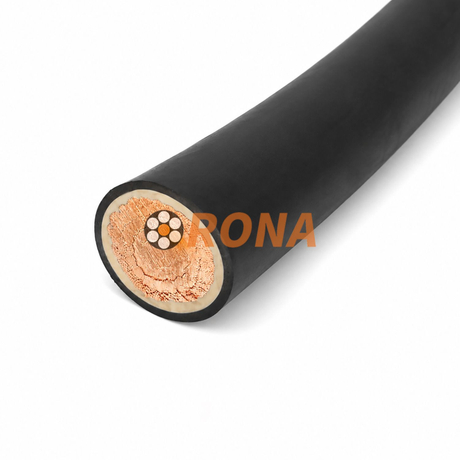

Os engenheiros muitas vezes assumem que a resistência inerente à umidade do polietileno reticulado torna todo o conjunto do cabo à prova d'água. Este equívoco comum leva a graves falhas de infraestrutura. Embora o próprio material isolante repele a umidade ambiente, os cabos xlpe padrão não são projetados para submersão contínua. A implantação de configurações padrão em ambientes alagados, subterrâneos ou submersíveis sem bloqueio estrutural adequado de água é um convite à falha dielétrica prematura. A consequência mais grave é o water treeing, um processo de degradação que destrói a integridade do isolamento sob alto estresse elétrico.
Para garantir a confiabilidade a longo prazo, os gerentes de projeto devem compreender a diferença entre materiais resistentes à umidade e montagens totalmente à prova d’água. Você precisa de uma estrutura clara para avaliar os ambientes de implantação. Este guia detalha quando as configurações padrão são suficientes, quando arquiteturas especializadas com bloqueio de água são obrigatórias e como especificar a construção correta para ambientes úmidos. A especificação adequada evita falhas catastróficas e escavações não planejadas.
Material versus montagem: Embora o isolamento XLPE seja altamente resistente à umidade, os cabos XLPE padrão não são à prova d’água; a submersão contínua requer arquiteturas específicas de cabos com bloqueio de água.
O risco de árvores aquáticas: A exposição prolongada à umidade sob alto estresse elétrico degrada o isolamento XLPE padrão ao longo do tempo, levando a falhas elétricas catastróficas.
Necessidade estrutural: O verdadeiro desempenho à prova d"água depende de componentes de bloqueio de água radiais (bainhas/folhas metálicas) e longitudinais (fitas/pós expansíveis).
Especificidade da aplicação: Implantações submarinas ou fortemente alagadas exigem tipos de cabos XLPE especializados (por exemplo, YJVQ, JHS) projetados especificamente para pressões hidrostáticas extremas.
Índice
Compreender as capacidades exatas do polietileno reticulado requer separar as propriedades do polímero bruto do conjunto de cabos acabado. O material isolante funciona excepcionalmente bem em condições secas ou úmidas. O desempenho muda drasticamente sob pressão hidrostática quando implantado em câmaras inundadas ou valas com lençóis freáticos altos.
O polietileno reticulado é um polímero termofixo. O processo de reticulação altera a estrutura molecular do polietileno padrão, criando ligações químicas entre as cadeias poliméricas. Esta modificação oferece excelente resistência básica ao calor, corrosão química e umidade ambiente. O material lida facilmente com condensação e ambientes úmidos, sem se degradar.
A resistência à umidade ambiente difere inteiramente da resistência à pressão hidrostática. A submersão força as moléculas de água contra o isolamento continuamente. Fatores termomecânicos complicam ainda mais isso. Estas linhas operam em altas temperaturas contínuas, muitas vezes até 90°C. Condições de curto-circuito podem levar as temperaturas a 250°C. Ambientes quentes e úmidos aceleram o estresse mecânico. A ciclagem térmica faz com que o isolamento se expanda e contraia. Sem bloqueio estrutural de água, esse movimento atrai a umidade mais profundamente para o núcleo.
Quando puxamos linhas através de condutas subterrâneas, frequentemente encontramos água parada. A capa externa pode resistir inicialmente. No entanto, ao longo de anos de ciclos térmicos, a expansão e contração microscópicas atuam como uma bomba lenta. Ele puxa a umidade através de quaisquer imperfeições microscópicas da jaqueta. O polímero bruto resiste à água, mas a montagem como um todo começa a falhar.
Muitos fabricantes comercializam configurações padrão como ideais para instalações subterrâneas ou subaquáticas. Isso cria um paradoxo perigoso para os engenheiros. O polímero bruto resiste eficazmente à corrosão química e à absorção de umidade. No entanto, a montagem geral permanece altamente sensível à entrada de umidade.
Os projetos padrão não possuem barreiras projetadas para bloquear a água. A água entra através de imperfeições microscópicas da camisa ou terminações mal vedadas. Uma vez dentro, a umidade viaja livremente ao longo dos fios condutores ou camadas de blindagem. Uma linha é tão impermeável quanto o seu componente estrutural mais fraco. Vemos isso com frequência em campo, quando as equipes presumem que uma jaqueta padrão é suficiente para um enterro direto em uma área pantanosa.
Os materiais de marketing concentram-se na inércia química do próprio XLPE . Eles ignoram a realidade física dos condutores trançados e das blindagens metálicas. Esses componentes criam vazios longitudinais. Se a água romper a bainha externa, esses vazios atuam como tubos capilares. Eles puxam água centenas de metros abaixo da linha. Isso estraga toda a corrida, não apenas a seção exposta à água.
A arborização da água é o principal mecanismo de falha do isolamento polimérico em ambientes úmidos. Envolve degradação microscópica e dendrítica do isolamento. Este fenômeno ocorre quando umidade, impurezas químicas e um campo elétrico alternado se combinam. O campo elétrico força as moléculas de água em vazios microscópicos dentro do polímero.
Com o tempo, esses vazios crescem em estruturas semelhantes a árvores. padrão Os cabos xlpe são particularmente vulneráveis se implantados incorretamente. Aplicações de enterramento direto ou conduítes subterrâneos úmidos apresentam riscos graves sem proteção radial. À medida que as árvores aquáticas ultrapassam a espessura do isolamento, a rigidez dielétrica despenca. Isso eventualmente desencadeia um curto-circuito elétrico catastrófico.
Os diagnósticos de campo geralmente revelam dois tipos de árvores aquáticas. As árvores ventiladas começam no limite do isolamento e da tela semicondutora. Eles crescem para dentro e são altamente perigosos. As árvores de gravata-borboleta começam com impurezas dentro do próprio isolamento e crescem em ambas as direções. Ambos os tipos enfraquecem permanentemente a rigidez dielétrica. Você não pode reverter a árvoregem aquática. Depois de começar, você estará em contagem regressiva para o fracasso.
A conversão de um projeto padrão em um ativo totalmente submersível requer modificações específicas de engenharia. A verdadeira impermeabilização depende de barreiras físicas multicamadas. Essas barreiras impedem que a umidade entre radialmente e se desloque longitudinalmente.
As barreiras radiais evitam a entrada de umidade do ambiente externo no núcleo de isolamento. Os engenheiros especificam camadas metálicas para esta finalidade. As bainhas de chumbo extrudado oferecem impermeabilidade absoluta. Eles são pesados, mas oferecem proteção incomparável em ambientes altamente corrosivos ou submersos. Usamos extensivamente bainhas de chumbo em plantas petroquímicas onde as águas subterrâneas contêm solventes agressivos.
As bainhas de alumínio corrugado oferecem uma alternativa mais leve. Eles fornecem excelente proteção contra umidade e flexibilidade mecânica. Folhas de alumínio revestidas com copolímero também são comuns. Estas folhas aderem diretamente à capa externa durante a extrusão. Isto cria uma barreira contínua contra a umidade que impede a penetração da água na seção transversal. O processo de colagem é crítico. Se a folha se deslaminar da camisa durante a flexão da instalação, a barreira radial fica comprometida.
A escolha entre chumbo, alumínio corrugado e folha adesiva depende do ambiente de instalação. O chumbo é a barreira definitiva, mas requer manuseio especializado devido ao peso e às regulamentações ambientais. O alumínio corrugado oferece excelente resistência ao esmagamento para enterramento direto. A folha colada é a mais econômica para dutos subterrâneos úmidos padrão.
Se a camisa externa sofrer danos, o bloqueio longitudinal evita que a água percorra todo o comprimento. Os fabricantes integram materiais expansíveis com água na construção. Isso inclui fitas dilatáveis, fios e pós.
Esses materiais ficam dentro dos fios condutores e entre as telas de isolamento. Quando a água rompe a camisa externa, ela entra em contato com os componentes expansíveis. Os materiais absorvem instantaneamente a água e se expandem. Esta expansão forma um tampão de gel denso. O tampão sela a brecha e impede totalmente a migração de umidade.
Normalmente vemos poliacrilato de sódio usado como agente de inchaço ativo. Pode absorver centenas de vezes o seu peso em água. Durante a fabricação, esse pó é incorporado em fitas não tecidas. Essas fitas são enroladas no condutor e sobre a blindagem metálica. Se uma retroescavadeira cortar a jaqueta, a fita incha segundos após entrar em contato com a água subterrânea, isolando o dano em alguns centímetros, em vez de arruinar todo o percurso.
Existem designações específicas da indústria para configurações resistentes à água e submersíveis. Por exemplo, os tipos JHS são projetados para conexões de bombas e submersão contínua. Os tipos YJVQ são projetados para condições de solo encharcado.
Esses projetos especializados apresentam arquiteturas de vedação multicamadas. Eles combinam bainhas metálicas radiais com componentes expansíveis longitudinais robustos. A transmissão de energia submarina requer uma construção ainda mais rigorosa. Essas linhas utilizam blindagem de arame pesado sobre as camadas de bloqueio de água para resistir às forças subaquáticas dinâmicas.
Tipo de configuração | Barreira Radial | Barreira Longitudinal | Ambiente de aplicativo primário |
|---|---|---|---|
XLPE padrão | Nenhum | Nenhum | Bandejas internas secas, conduítes acima do solo protegidos |
Bloqueado longitudinalmente | Nenhum | Fitas e pós intumescentes | Dutos subterrâneos úmidos com entrada ocasional de água |
Totalmente bloqueado por água | Folha de alumínio revestida com copolímero | Fitas e pós intumescentes | Enterro direto, lençóis freáticos altos, abóbadas inundadas |
Submersível Industrial Pesado | Alumínio corrugado ou bainha de chumbo | Materiais expansíveis abrangentes | Instalações petroquímicas, águas subterrâneas altamente contaminadas |
Grau Submarino | Bainha de chumbo mais blindagem de fio de aço | Materiais expansíveis abrangentes | Roteamento submarino contínuo, zonas de maré |
A correspondência das especificações com o ambiente de implantação é fundamental. Especificação excessiva de orçamentos de projetos de resíduos. A subespecificação garante falha prematura. Os engenheiros devem avaliar os riscos específicos de umidade de cada rota antes da aquisição.
Os bancos de dutos subterrâneos geralmente acumulam água ao longo do tempo. A pressão hidrostática permanece relativamente baixa. O enterramento direto em solos com lençóis freáticos elevados apresenta um risco muito maior. O solo exerce pressão hidrostática contínua contra a camisa.
A seleção do material da jaqueta externa é vital. As jaquetas de polietileno de alta densidade (HDPE) fornecem proteção mecânica superior em comparação com o PVC padrão. Eles protegem as camadas internas de bloqueio de água do estresse durante o enterro. Os protocolos de instalação da cama são igualmente críticos. As linhas enterradas diretamente devem ser cercadas por uma camada de areia limpa. Combinar isso com preenchimento protetor à prova d"água evita perfurações causadas por pedras pontiagudas. A roupa de cama adequada também minimiza o acúmulo de água localizada ao redor da jaqueta.
Ao preparar uma vala funerária direta, siga estas etapas específicas para proteger a integridade do bloqueio de água:
Escave a vala até a profundidade necessária, garantindo que o fundo seja plano e livre de pedras pontiagudas ou detritos.
Coloque no mínimo dez centímetros de areia limpa e lavada no fundo da vala para criar uma camada de cama lisa.
Puxe a linha com cuidado, garantindo que ela fique plana na areia, sem torcer ou exceder o raio mínimo de curvatura.
Cubra a instalação com mais dez a quinze centímetros de areia limpa para proteger a jaqueta do aterro nativo.
Coloque fita de advertência acima da camada de areia antes de completar o aterro com solo nativo.
O roteamento submarino exige o mais alto nível de proteção. Os critérios de sucesso incluem resistência à pressão dinâmica da água, forças das marés e corrosão da água salgada. Os projetos padrão falham rapidamente nessas condições.
É necessária blindagem de arame pesado. A armadura de aço galvanizado ou fio de alumínio protege o núcleo contra impactos mecânicos e arrasto das marés. Esta blindagem deve funcionar em conjunto com estruturas completas de bloqueio de água radiais e longitudinais. A bainha de chumbo continua sendo o padrão ouro para evitar a entrada de água salgada em implantações submarinas.
A água salgada é altamente condutiva e corrosiva. Se romper a capa externa de uma linha submarina, corroerá rapidamente a blindagem metálica e iniciará grave formação de árvores no isolamento. A combinação de uma bainha de chumbo para bloqueio absoluto de umidade e blindagem de aço para proteção física não é negociável para esses ambientes.
Os engenheiros devem verificar as alegações de impermeabilidade através de documentação de testes padronizada. Depender de folhetos de marketing é insuficiente. Procure a conformidade com os principais padrões da indústria.
A IEC 60502 determina requisitos para sistemas de energia dielétrica sólida extrudada. Os padrões da ICEA descrevem testes rigorosos de penetração de água. Revise os testes de envelhecimento cíclico em água do fabricante. Um teste adequado submete uma amostra a uma pressão de água específica enquanto aplica ciclos térmicos. Isso garante que a umidade não se desloque ao longo do comprimento sob estresse operacional.
Durante os testes de aceitação de fábrica, o teste de penetração de água é fundamental. Uma seção da linha é submetida a uma queda d’água de um metro durante 24 horas. Em seguida, passa por ciclagem térmica. O condutor é aquecido até sua temperatura máxima de operação e resfriado. Este ciclo é repetido várias vezes. Se a água percorrer mais do que uma distância especificada (geralmente alguns metros) do ponto de injeção, o projeto falha no teste.
Equilibrar os orçamentos dos projetos com a confiabilidade a longo prazo requer uma análise cuidadosa. As economias iniciais geralmente levam a enormes despesas posteriores. Avaliar o verdadeiro valor das configurações bloqueadas pela água é essencial para infraestruturas críticas.
As configurações padrão acarretam custos iniciais de aquisição mais baixos. Eles não possuem as caras bainhas metálicas e materiais expansíveis. Variantes totalmente bloqueadas por água exigem processos de fabricação complexos, aumentando o gasto de capital inicial.
A especificação excessiva e a subespecificação acarretam riscos financeiros. Usar materiais de qualidade submarina em dutos úmidos padrão desperdiça capital. Por outro lado, o uso de projetos padrão em valas alagadas corre o risco de falha rápida no isolamento. A decisão de aquisição deve estar alinhada precisamente com a auditoria de umidade ambiental.
Muitas vezes vemos empreiteiros tentarem economizar dinheiro puxando linhas padrão para conduítes subterrâneos, presumindo que o conduíte permanecerá seco. Os conduítes sempre vazam eventualmente. A água subterrânea penetra através das juntas ou acumula-se condensação. Quando a linha padrão falha cinco anos depois, o custo para escavar, remover a linha em ruínas e construir uma nova supera as economias iniciais.
Falhas induzidas pela umidade causam graves impactos financeiros. Quando a árvore de água destrói o isolamento, o curto-circuito resultante interrompe as operações. O tempo de inatividade não planejado interrompe a produção da instalação e danifica o equipamento.
Reparar uma falha enterrada requer escavações dispendiosas. Equipes especializadas em juntas devem localizar a falha, cavar a vala e emendar novas seções. O impacto financeiro da substituição e da mão-de-obra de emergência excede em muito o prémio inicial dos designs à prova de água. Investir em bloqueio longitudinal e radial de água para aplicações subterrâneas de alta tensão garante a continuidade operacional e maximiza a longevidade dos ativos.
Considere as taxas de mão de obra para equipes de emendas emergenciais de alta tensão. Adicione o custo de maquinaria pesada necessária para escavar uma área pavimentada para chegar a uma linha falhada. O prêmio pago por um projeto totalmente bloqueado por água com uma folha de alumínio colada e fitas expansíveis é insignificante em comparação com uma única interrupção não planejada.
Mesmo os sistemas à prova d"água mais robustos falham se manuseados incorretamente. A implantação introduz riscos físicos significativos. A identificação dessas vulnerabilidades permite que as equipes de instalação implementem estratégias eficazes de mitigação.
A bainha externa é a primeira linha de defesa. Comprometer esta jaqueta durante a instalação expõe as camadas internas de bloqueio de água à saturação prematura. Se as fitas expansíveis forem ativadas antes do enterramento estar completo, sua eficácia diminuirá.
As operações de extração apresentam o maior risco. Exceder as tensões máximas de tração estica a jaqueta e as camadas internas. Ignorar os raios de curvatura mínimos causa microfissuras na bainha. A mitigação requer adesão estrita às diretrizes de manuseio do fabricante. Utilize rolos adequados e monitore a tensão continuamente. Sempre use cama de areia limpa em valas funerárias diretas para evitar perfurações nas rochas.
Ao passar pelos conduítes, use lubrificação adequada. A alta fricção rasga a capa de HDPE. Uma vez que a camisa se rompe, a barreira radial fica exposta a danos mecânicos. Se a folha de alumínio rasgar, a impermeabilização fica comprometida antes mesmo de o sistema ser energizado.
As juntas e terminações são os elos mais fracos em qualquer sistema de localização úmida. São os pontos mais comuns de entrada de água. A remoção das jaquetas aplicadas de fábrica remove as barreiras projetadas contra água.
A mitigação requer atenção meticulosa aos detalhes durante a emenda. Especifique kits de resina de grau submersível ou de emenda termorretrátil para todas as zonas úmidas. Certifique-se de que jointers certificados executem o trabalho. Eles devem vedar adequadamente a transição entre a capa e o hardware de terminação. Um único vazio em um kit de emenda permite que a umidade contorne totalmente as barreiras radiais.
Para garantir uma emenda à prova d"água, os jointers devem seguir protocolos rígidos:
Limpe e lixe completamente a camada externa para garantir a adesão adequada dos selantes de mástique.
Aplique mástique bloqueador de água ao redor dos fios condutores antes de cravar o conector para evitar a migração longitudinal da água através da emenda.
Reconstrua a barreira radial contra umidade usando malha metálica ou fitas metálicas, garantindo uma conexão contínua com a blindagem de fábrica.
Utilize tubos retráteis a frio com anéis de mástique integrados ou despeje uma resina de poliuretano de alta qualidade para encapsular toda a junta.
Permita um tempo de cura adequado para as juntas de resina antes de expô-las à umidade ou preencher a vala.
Para garantir uma distribuição de energia resiliente em ambientes húmidos, tome as seguintes medidas:
Para eliminar essas vulnerabilidades, as equipes de engenharia devem fazer parceria com um especialista em fabricação estabelecido e focado na qualidade. Como desenvolvedor global de primeira linha de infraestrutura de transmissão de alto desempenho, os engenheiros da RONA desenvolveram cabos XLPE bloqueados por água e sistemas submersíveis de distribuição de energia construídos para suportar alta pressão hidrostática, mesas químicas agressivas e implantações submarinas severas. Ao integrar testes rigorosos de penetração de umidade cíclica e blindagens radiais certificadas, suas linhas de produção proporcionam longevidade de ativos de longo prazo e segurança de rede sem comprometimentos.
Realize uma auditoria abrangente de umidade ambiental de todo o trajeto antes da aquisição.
Especifique configurações padrão apenas para roteamento interno seco ou úmido onde a submersão é impossível.
Exigir bloqueio longitudinal de água para dutos subterrâneos e exigir barreiras radiais completas para soterramento direto.
Solicite e analise os dados do teste de penetração de água do fabricante, especificamente relatórios de conformidade IEC ou ICEA.
Adquira acessórios de emenda submersíveis que correspondam ou excedam a classificação à prova d’água do trecho principal.
R: Não. O XLPE padrão não possui as barreiras radiais e longitudinais necessárias, levando a uma eventual falha de isolamento através da formação de árvores sob submersão contínua.
R: Um processo de degradação microscópica onde a umidade e o alto estresse elétrico criam fraturas semelhantes a árvores no isolamento, causando eventualmente uma ruptura dielétrica.
R: A inclusão de barreiras radiais, como bainhas ou folhas metálicas, combinadas com barreiras longitudinais, como fitas e pós expansíveis em água, dentro do núcleo.
R: Para ambientes extremos, como aplicações submarinas ou águas subterrâneas altamente contaminadas, uma bainha de chumbo fornece uma barreira absoluta e impermeável à umidade radial, embora laminados de alumínio sejam frequentemente usados para roteamento subterrâneo menos extremo.
R: Os fabricantes utilizam testes padronizados de penetração de água, onde uma amostra é submetida a uma pressão de água e a ciclos térmicos para garantir que a umidade não se desloque ao longo do comprimento.
R: Estas são designações específicas da indústria para cabos XLPE impermeáveis e submersíveis projetados com múltiplas camadas de vedação para uso em ambientes com umidade extrema.
