Número Browse:0 Autor:editor do site Publicar Time: 2025-11-17 Origem:alimentado
Os cabos flexíveis – também conhecidos como cabos flexíveis, cabos elétricos flexíveis ou condutores flexíveis – desempenham um papel vital em inúmeros sistemas modernos elétricos, eletrônicos, industriais, marítimos e de automação. À medida que as indústrias mudam cada vez mais para a produção inteligente, robótica, energia offshore e maquinaria de alta mobilidade, a procura por cabos capazes de suportar flexão contínua, torção, vibração e ambientes agressivos tem crescido dramaticamente.
Neste guia abrangente, exploraremos o que é cabo flexível , , para que é usado o cabo flexível , como ele funciona, seus tipos, especificações, diretrizes de instalação e conselhos de especialistas para escolher o cabo certo para qualquer aplicação.
Quer você seja engenheiro, instalador, técnico de manutenção ou comprador do setor, este guia serve como uma referência completa para a compreensão dos cabos flexíveis e suas aplicações no mundo real.

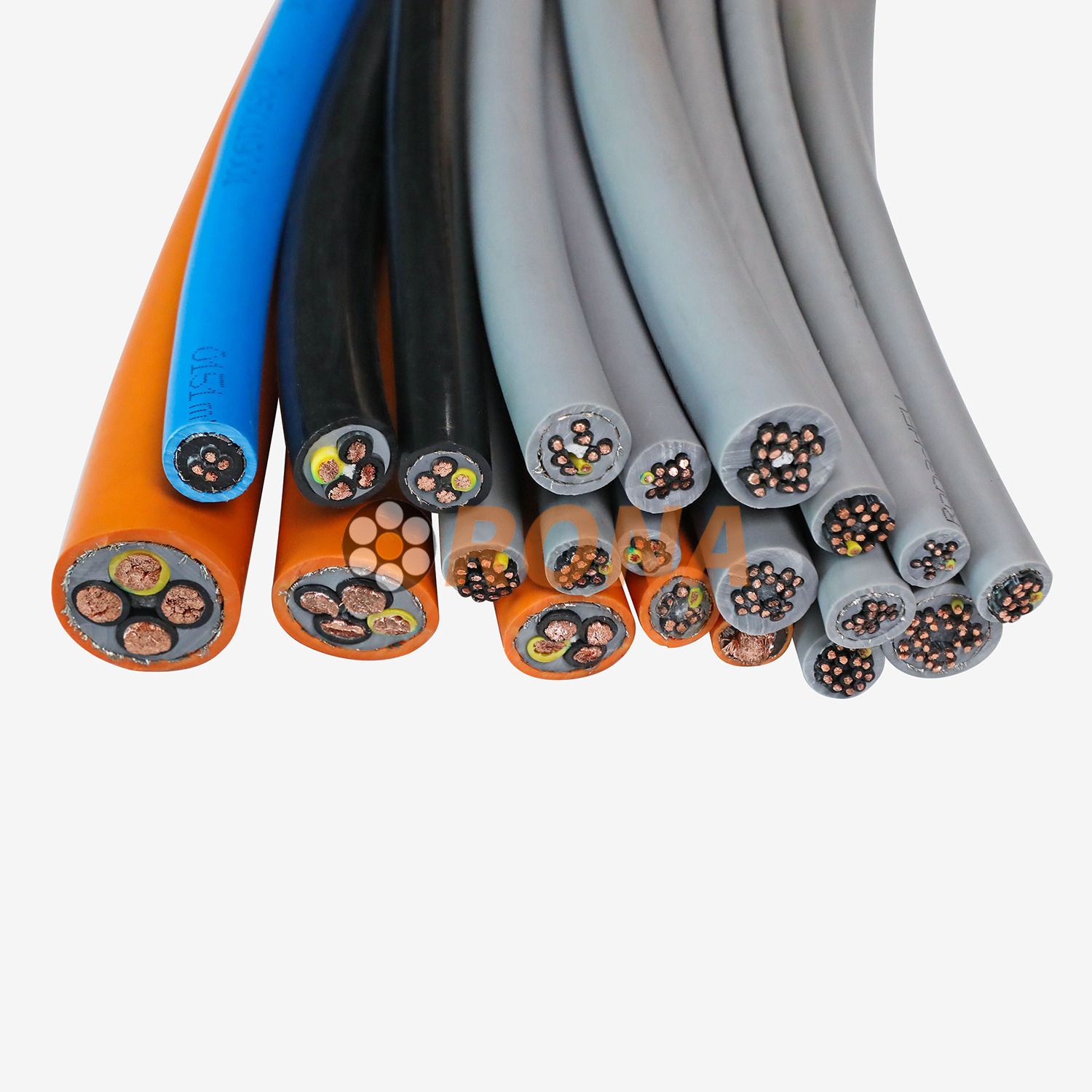

Um cabo flexível é um cabo elétrico projetado para suportar movimentos frequentes, flexões, torções, vibrações e tensões mecânicas sem quebrar. Ao contrário dos cabos rígidos, que utilizam condutores sólidos, os cabos flexíveis são feitos com fios de cobre trançados , muitas vezes em bitolas muito finas, para aumentar a maleabilidade e a resistência à fadiga mecânica.
Um cabo flexível típico inclui:
Condutor de cobre trançado (classe 5, classe 6 ou fios ultrafinos)
Isolamento (PVC, borracha, silicone, HEPR, polipropileno, etc.)
Enchimentos e separadores de aramida (fibras, lã, PTFE, fitas PP)
Bainha externa (PVC, PUR, TPE, borracha)
Blindado opcional (escudo trançado ou escudo laminado)
Este design multicamadas garante que o cabo permaneça funcional mesmo quando sujeito a milhões de ciclos de flexão.
| Característica | Cabo flexível | Cabo rígido |
|---|---|---|
| Conductor | Encalhado | Sólido ou multifilamentos, mas mais rígido |
| Raio de curvatura | Menor, altamente flexível | Maior, não adequado para movimento |
| Capacidade de movimento | Alta flexão, torção e uso de corrente de arrasto | Adequado apenas para instalação fixa |
| Aplicações | Robótica, automação, máquinas, ferramentas | Paredes, edifícios, fiação estacionária |
Com base na classificação industrial da RONA Cable e nos padrões globais de aplicação de cabos , os cabos flexíveis são usados em quatro setores principais :
indústria pesada , de fabricação inteligente , marítima e submarina e máquinas especiais de construção..
Abaixo está uma análise detalhada de como os cabos flexíveis atendem a cada ambiente.
Os ambientes marinhos e offshore impõem condições adversas, incluindo salinidade, umidade, pressão hidrostática, movimento induzido pelas ondas, exposição aos raios UV e estresse mecânico constante. Os cabos flexíveis são projetados para sobreviver a esses desafios.
Nacelas de turbinas eólicas offshore (torção frequente durante a rotação)
Transmissão de energia submarina e robótica subaquática
Plataformas offshore de petróleo e gás
Guindastes portuários, equipamentos navio-terra e sistemas portuários
Embarcações marítimas, iates, navios de serviço offshore
Sistemas de monitoramento de aquicultura e piscicultura
Centrais hidrelétricas e instalações de conservação de água
Alta resistência à água e capacidade de submersão
Resistência à água salgada, produtos químicos, corrosão
Alta resistência mecânica para enroladores de cabos e sistemas de amarração
Adequação para cargas dinâmicas causadas por ondas, vento e máquinas
Casacos exteriores resistentes aos raios UV e às intempéries
Indústrias como a energia offshore e a logística portuária dependem fortemente de cabos marítimos de alta flexibilidade devido ao movimento constante e à exposição ambiental.

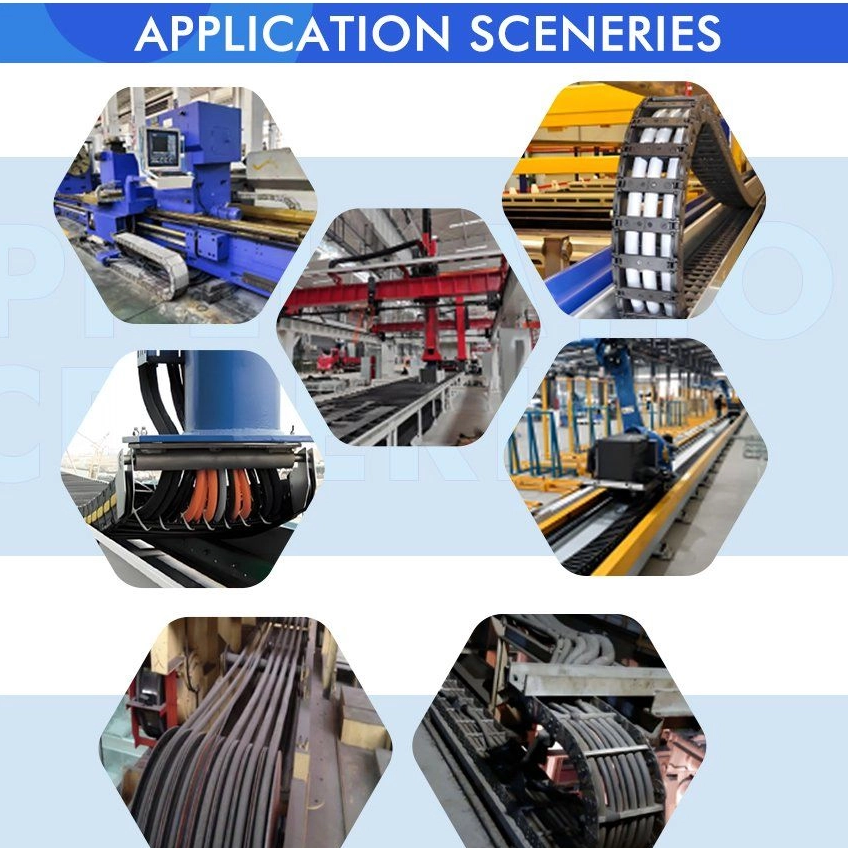

As fábricas modernas exigem cabos capazes de suportar movimentos repetitivos, de alta precisão e alta velocidade. Os cabos flexíveis são a espinha dorsal dos sistemas da Indústria 4.0.
Máquinas-ferramentas CNC, cortadores a laser, fresadoras
Braços robóticos industriais
Veículos guiados automaticamente (AGVs) e AMRs
Sistemas de corrente de arrasto/transportador de cabos
Equipamentos de escolha e colocação
Processamento de vidro, marcenaria, sistemas de fabricação de metal
Robótica e sensores para linha de montagem automotiva
Suporta milhões de ciclos de dobra sem falhas
Oferece resistência à torção (até 180°/m ou 360°/m)
Fornece transmissão de dados em alta velocidade para servo motores e sistemas de controle
Resistente a fluidos de corte, óleos e produtos químicos industriais
Reduza o tempo de inatividade evitando a quebra prematura do cabo
Na automação da Indústria 4.0, uma única falha no cabo pode interromper a produção. Portanto, selecionar o cabo flexível correto é crucial.
Os ambientes da indústria pesada envolvem altas temperaturas, produtos químicos agressivos, poeira, vibração, abrasão e altas cargas mecânicas. Os cabos flexíveis para essas configurações devem atender a padrões extremos de durabilidade.
Usinas siderúrgicas e metálicas
Fundições e oficinas de fundição
Usinas de energia e instalações de biomassa
Incineradores de resíduos em energia
Máquinas de perfuração de túneis (TBM)
Sistemas transportadores de mineração
Plantas de processamento petroquímico
Manuseio de carvão e processamento a granel
Isolamento resistente ao calor (HEPR, silicone)
Jaquetas PUR altamente resistentes à abrasão
Projetos retardadores de chama, livres de halogênio e à prova de fogo
Resistência a óleo, produtos químicos e solventes
Alta resistência mecânica para tensão e impacto
A indústria pesada exige cabos que resistam ao abuso operacional constante, mantendo a integridade elétrica.
As máquinas de construção operam sob intensa vibração, movimento irregular, exposição externa e cargas pesadas. Essas máquinas exigem cabos flexíveis que possam suportar movimentos constantes e estresse ambiental.
Guindastes: guindastes de torre, guindastes de pórtico, RTG/STS, guindastes portuários
Empilhadeiras, empilhadeiras, manipuladores de contêineres
Escavadeiras, equipamentos de abertura de túneis, plataformas de perfuração
Máquinas rodoviárias: pavimentadoras, rolos, fresadoras
Bombas de concreto e plataformas elevatórias de alta altitude
Veículos de inspeção de pontes, caminhões de manutenção
Excelente desempenho de enrolamento e desenrolamento
Conectividade elétrica estável sob forte vibração
Jaquetas classificadas para uso externo para resistência aos raios UV e às intempéries
Alta resistência à tração para sistemas de elevação verticais
Design robusto para evitar rachaduras no isolamento e fadiga do cobre
Os canteiros de obras contam com cabos resistentes e flexíveis para garantir segurança, confiabilidade e longa vida útil em máquinas móveis.
Existem muitas categorias de cabos flexíveis, cada uma projetada para ambientes e necessidades de desempenho específicos.
Usado para fornecer energia elétrica em máquinas, ferramentas e sistemas móveis.
Transporta sinais de baixa tensão em linhas de automação, gabinetes de controle, sistemas servo.
Cabo tipo fita usado em laptops, smartphones e dispositivos de impressão.
Usado em RF, transmissão de áudio/vídeo, comunicação digital.
Para ambientes de rede industriais de alta mobilidade.
Fornece proteção mecânica superior com armadura de aço.
Projetado para flexão + torção combinada em robótica.
Cabo de mineração
Cabo marítimo
Cabo de silicone de alta temperatura
Cabo de soldagem
Cabo de enrolamento de guindaste
Cabo do elevador
O cabo flexível parece simples, mas a forma como funciona depende de diversas opções de engenharia dentro do cabo. Cada camada ajuda a sobreviver a flexões, torções, vibrações e movimentos de alta velocidade. Abaixo está uma análise clara dos principais recursos técnicos que tornam um cabo flexível “flexível” e confiável.
Dentro de um cabo flexível, o cobre não é uma peça sólida. É feito de muitos pequenos fios torcidos juntos. Esses fios dobram-se facilmente e não quebram com movimentos repetidos.
Classe 5 → condutores flexíveis comuns
Classe 6 → condutores extra-flexíveis usados em robótica
Fios ultrafinos → encontrados em correntes de arrasto de alta resistência ou cabos de torção
Aqui está uma comparação rápida:
| Condutor Classe | Tamanho do fio | Flexibilidade | Uso típico |
|---|---|---|---|
| Classe 2 | Médio | Baixo | Fiação fixa |
| Classe 5 | Multar | Alto | Ferramentas portáteis, máquinas |
| Classe 6 | Muito bem | Muito alto | Robôs, correntes de arrasto |
Mais fios = melhor vida útil de flexão. Um cabo que usa cobre ultrafino pode dobrar milhões de vezes antes de quebrar.
Essas camadas protegem os condutores contra calor, produtos químicos e danos mecânicos. Cada material funciona de maneira diferente.
PVC – máquinas do dia a dia, flexibilidade básica
Borracha – boa para ferramentas externas, estável no frio
TPE / PUR – excelente para correntes de arrasto, muito resistente
Silicone – zonas de alta temperatura
XLPE / HEPR – melhor desempenho elétrico e térmico
Aqui está uma rápida olhada no comportamento do isolamento:
| Material | Faixa de temperatura | Flexibilidade | Nível de resistência |
|---|---|---|---|
| PVC | -15°C a 70°C | Médio | Óleos básicos/abrasão |
| Borracha | -25°C a 90°C | Alto | Vibração e frio |
| PUR | -40°C a 90°C | Muito alto | Abrasão, cortes, óleo |
| Silicone | -60°C a 200°C | Alto | Calor extremo |
Os projetistas de cabos escolhem o isolamento com base no local onde o cabo fica: câmaras frigoríficas, robôs de fábrica, guindastes externos ou até mesmo sistemas marítimos.
Os cabos flexíveis geralmente incluem fitas, enchimentos e envoltórios deslizantes . Eles mantêm tudo alinhado, mesmo quando o cabo dobra ou torce o dia todo.
Eles geralmente incluem:
lã anti-fricção
Fita PP ou PTFE
enchimentos de algodão ou têxteis
cordas sintéticas para estabilidade de forma
Essas peças ajudam os condutores a deslizar suavemente em vez de esfregar com força. Menos atrito → vida útil mais longa.
Todo cabo flexível possui um raio de curvatura mínimo . Dobre-o com muita força, pois pode cansar ou quebrar precocemente.
Uma regra simples que os engenheiros usam:
Flexão estática : ~ 6 × diâmetro do cabo
Flexão dinâmica : ~ 7,5–10 × diâmetro do cabo
Extreme flex (corrente de arrasto) : raio especificado pelo fabricante
Exemplo:
Um cabo de 10 mm geralmente precisa de um espaço mínimo de curvatura de 60 a 100 mm em sistemas de movimento.
Raio pequeno → maior tensão → menor vida útil do cabo.
Algumas máquinas torcem em vez de dobrar. Robôs, turbinas eólicas, plataformas rotativas – requerem cabos que sobrevivam à torção.
Especificações de torção comuns:
±180°/m
±360°/m para robôs industriais
Até ±720°/m para aplicações robóticas especiais
Um cabo com classificação de torção usa:
isolamento mais macio
agrupamento de fios especiais
camadas deslizantes
geometria redonda e equilibrada
Isso evita que o cobre interno enrole ou rasgue sob rotação.
Selecione um tamanho que atenda ou exceda os requisitos de amplificador do sistema.
Exemplo: 1,5 mm² = até ~16 A; 2,5 mm² = até ~25 A (varia de acordo com o ambiente)
450/750 V (instalações gerais)
0,6/1 kV (máquinas industriais e externas)
Escolha o isolamento com base nas condições de temperatura:
PVC: 70°C
HEPR: 90°C
Silicone: até 200°C
Verifique:
Óleo
Químico
ultravioleta
Água/água do mar
Abrasão
Tempo frio
IEC 60332-1 retardador de chama
Cabos LSHF sem halogéneo para espaços públicos
CE
UL
RoHS
ABNT/NBR 5410
Padrões IEC
Cabo flexível não é recomendado para:
Instalação fixa permanente dentro de paredes de edifícios
Fornos de temperatura ultra-alta, a menos que use cabo de silicone
Cargas estáticas extremamente pesadas sem reforço mecânico
Ambientes que exigem cabos resistentes ao fogo quando o cabo flexível não possui certificação
Ideal para movimentação de equipamentos, juntas robóticas, correntes de arrasto.
Suporta vibração, flexão, torção e abrasão.
Adequado para uma ampla variedade de indústrias e ambientes.
Reduz o risco de quebra de condutores, curtos-circuitos e falhas elétricas.
Use classificações corretas de ampacidade e tensão com base nas normas NBR 5410 ou IEC.
Siga a taxa de preenchimento máxima (normalmente 40%)
Evite curvas acentuadas
Mantenha o raio de curvatura recomendado pelo fabricante para evitar fadiga.
Use ponteiras, terminais e braçadeiras de alívio de tensão adequados.
Verifique a capa externa quanto a rachaduras, cortes ou desgaste
Teste a resistência de isolamento
Procure fadiga de cobre ou condutores expostos
Superaquecimento
Abrasão
Quebra do condutor devido à flexão excessiva
Inspeção periódica
Lubrificação em sistemas transportadores de cabos
Substitua os cabos antes que ocorra falha por fadiga
P: O que acontece se um cabo flexível quebrar?
R: Isso interrompe a continuidade elétrica e pode causar falha no equipamento ou risco de incêndio.
P: O cabo flexível pode ser usado para tomadas?
R: Sim – se dimensionado corretamente (por exemplo, 2,5 mm²), mas siga os códigos elétricos locais.
P: O cabo flexível pode ser usado para fiação fixa?
R: Geralmente não recomendado, a menos que seja especificamente classificado.
P: Qual é o tamanho do cabo flexível para 16 amperes?
R: Normalmente 1,5 mm², mas confirme com as especificações do fabricante.
P: Um dispositivo 16A pode ser conectado a uma tomada 32A?
R: Não – pode causar sobrecarga ou danos ao equipamento.
O cabo flexível é um componente fundamental em tudo, desde robótica e fabricação até engenharia offshore e máquinas de construção. Sua capacidade única de suportar flexão, torção e movimento o torna indispensável para os sistemas elétricos dinâmicos atuais.
A escolha do cabo flexível certo garante:
Maior vida útil do equipamento
Menos falhas e tempo de inatividade
Operação mais segura
Maior eficiência do sistema
À medida que a automação, a energia renovável e a produção inteligente continuam a expandir-se globalmente, os cabos flexíveis continuarão a ser uma parte crítica da infraestrutura elétrica mundial.
Se precisar de ajuda para selecionar o cabo flexível certo para sua aplicação, sinta-se à vontade para perguntar – estou aqui para ajudar.
