Procurando um cabo confiável que se destaque em flexibilidade e durabilidade? O cabo H07V-K é uma dessas soluções. Amplamente utilizado em aplicações de baixa tensão, este cabo destaca-se pelo seu desempenho e versatilidade. Neste artigo, exploraremos o que é o cabo H07V-K, seus principais recursos e por que é a escolha preferida em várias instalações elétricas.

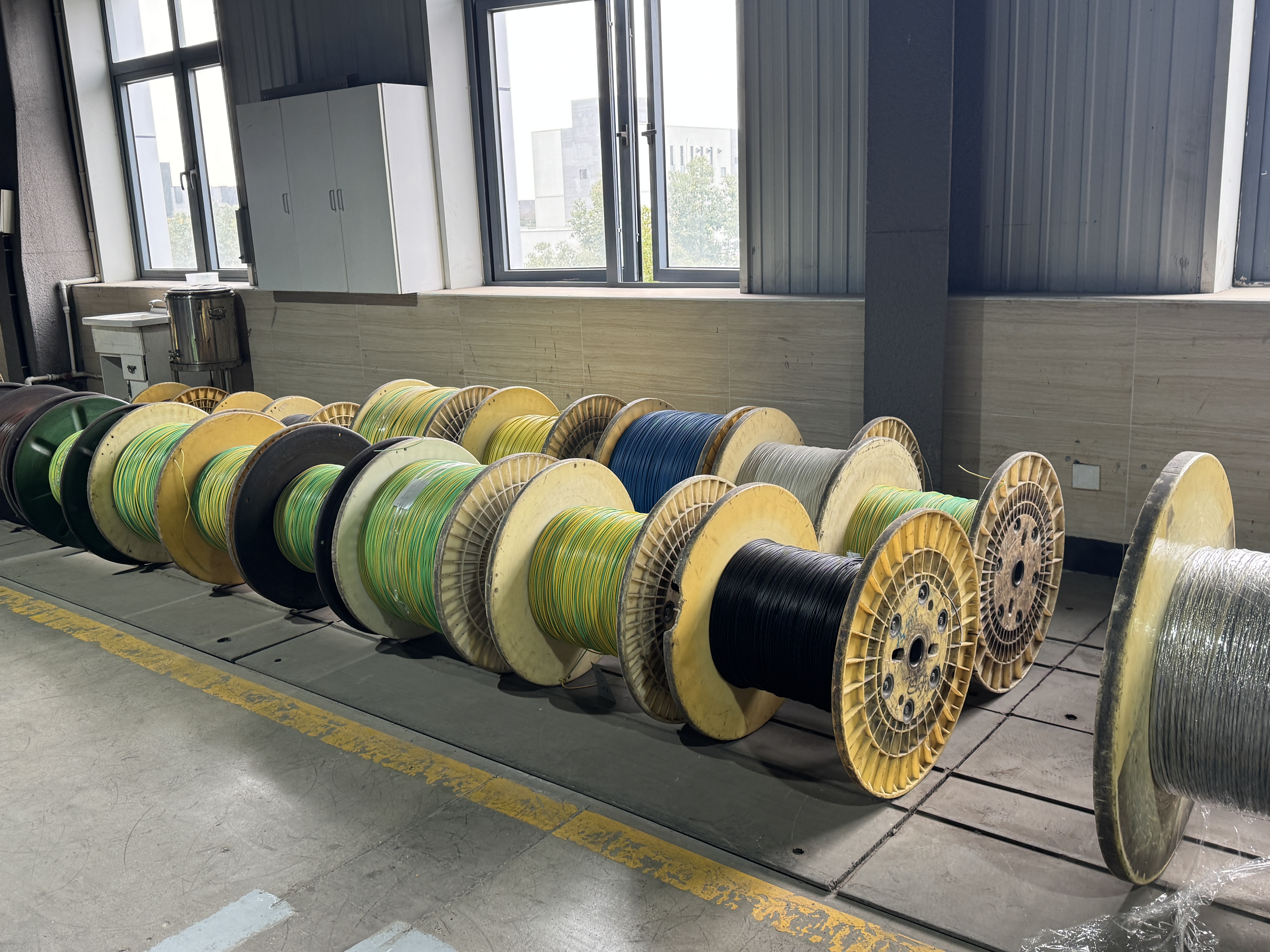

O cabo H07V-K é um cabo elétrico monopolar flexível projetado e harmonizado de acordo com as normas europeias, nomeadamente IEC 60227 e EN 50525-2-31 . Esses padrões garantem que o cabo funcione de maneira confiável em diversas instalações elétricas, proporcionando segurança e durabilidade. O nome 'H07V-K' refere-se a várias características importantes:
H : O cabo está em conformidade com as Normas Europeias Harmonizadas.
07: É classificado para uma tensão de 450/750 V, o que é comum para sistemas elétricos de baixa tensão.
V : O cabo possui PVC (policloreto de vinila) como material isolante, proporcionando proteção e durabilidade.
K : Indica o uso de um condutor de cobre flexível e multifilar (Classe 5), que aumenta a capacidade do cabo de dobrar e se adaptar a diferentes cenários de instalação.
O cabo H07V-K é construído com condutores de cobre de fio fino , o que contribui para sua flexibilidade e capacidade de lidar com instalações dinâmicas, como fiação de máquinas ou instalações onde os cabos precisam ser movidos ou ajustados com frequência. O isolamento de PVC oferece excelente proteção contra fatores ambientais, incluindo umidade, calor e danos mecânicos, garantindo uma vida útil mais longa e uma operação mais segura. O isolamento também foi projetado para atender às normas de segurança contra incêndio, contribuindo para a segurança geral do sistema elétrico.
| Especificação | Valor |
|---|---|
| Tensão nominal | 450/750V |
| Faixa de temperatura | -15°C a +70°C |
| Tensão Máxima de Teste | 2500V |
| Raio de curvatura mínimo | 4 x diâmetro |
| Resistência do condutor (2,5mm²) | ≤ 7,41Ω/km |
| Resistência ao isolamento | ≥ 0,010 MΩ-km (a 20°C) |
| Retardo de chama | IEC 60332-1 (vertical única) |
O cabo H07V-K é classificado para uma tensão de 450/750 V , que é adequado para a maioria das instalações elétricas residenciais, comerciais e industriais. Esta classificação de tensão garante que o cabo possa transportar correntes elétricas com segurança, sem o risco de quebra do isolamento. Além disso, o cabo H07V-K possui uma ampla faixa de temperatura operacional, de -15°C a +70°C , tornando-o uma escolha confiável para uso em vários climas e condições ambientais. Esta tolerância à temperatura garante que o cabo continue a funcionar corretamente mesmo em condições de calor ou frio extremos.
Os cabos H07V-K oferecem excelente desempenho elétrico. Os condutores de cobre de fio fino proporcionam excelente condutividade, garantindo perda mínima de energia em longas distâncias. A do cabo resistência de isolamento e as capacidades de tensão de teste também são impressionantes, sendo o cabo capaz de suportar até 2.500 V durante o teste. Este alto nível de resistência de isolamento torna-o uma opção segura e confiável para ambientes onde a interferência elétrica e a exposição a altas tensões são preocupações potenciais.
Uma das principais vantagens do H07V-K é a sua flexibilidade mecânica . O design do condutor de cobre de fio fino permite que o cabo dobre facilmente, tornando-o ideal para uso em espaços apertados e rotas de fiação complexas. O do cabo raio de curvatura mínimo é 4 vezes o diâmetro do cabo, o que permite uma instalação suave e segura, mesmo em áreas com espaço limitado. Essa flexibilidade torna o H07V-K ideal para aplicações que exigem movimentos frequentes ou alterações na rota do cabo, como em máquinas, transportadores e equipamentos onde o movimento é comum.
Uma das características de destaque do cabo H07V-K é a sua flexibilidade superior , o que simplifica significativamente o processo de instalação. Os condutores de cobre de fio fino permitem fácil dobra, facilitando o roteamento do cabo em espaços estreitos ou em cantos. Esse recurso reduz o tempo de instalação e torna o cabo uma escolha perfeita para projetos com espaço limitado ou layouts complexos, como painéis de controle internos, máquinas ou instalações de fiação residencial.
O cabo H07V-K possui bainha de PVC , que fornece proteção adicional aos condutores de cobre internos. O material de PVC é resistente a óleo , , retardador de chamas e resistente à corrosão , tornando-o adequado para uso em ambientes industriais onde tais perigos são predominantes. A bainha também fornece um nível de resistência aos raios UV , permitindo que o cabo seja usado ao ar livre ou em áreas expostas à luz solar sem se degradar com o tempo. Esses recursos garantem que o cabo mantenha sua integridade e continue a funcionar de maneira confiável em ambientes desafiadores.
Os cabos H07V-K são fabricados com materiais que atendem aos padrões RoHS (Restrição de Substâncias Perigosas) e CE . Isto garante que o cabo não contém substâncias nocivas como chumbo, mercúrio ou cádmio, o que é uma consideração essencial no mundo atual com consciência ambiental. Estas certificações tornam os cabos H07V-K uma escolha segura para instalações onde a sustentabilidade ambiental é uma prioridade.
O isolamento de PVC do cabo H07V-K não é apenas resistente a óleos, ácidos e álcalis, mas também a ambientes úmidos , tornando-o adequado para aplicações internas e externas. Esta característica aumenta a versatilidade do cabo, permitindo-lhe ter um bom desempenho tanto em condições secas como molhadas, o que é particularmente útil para indústrias que envolvem exposição a produtos químicos agressivos ou condições húmidas.
Os cabos H07V-K são amplamente utilizados para fiação em painéis de controle , , quadros de distribuição e sistemas de distribuição . A sua flexibilidade torna-os ideais para áreas onde são necessárias alterações ou ajustes frequentes, como em sistemas automatizados ou máquinas industriais. A durabilidade do cabo também o torna uma ótima opção para instalações de longo prazo, garantindo que o sistema permaneça operacional por muitos anos. Pode ser utilizado em distribuição de energia e fiação interna de equipamentos elétricos, oferecendo segurança e confiabilidade.
Os cabos H07V-K são comumente empregados em circuitos de iluminação e aparelhos elétricos . A sua capacidade de lidar com cargas eléctricas baixas e moderadas, juntamente com a sua flexibilidade, fazem deles uma excelente escolha para instalações onde a facilidade de manuseamento e encaminhamento é essencial. Quer seja em ambientes residenciais, comerciais ou industriais, estes cabos podem ser utilizados tanto em instalações temporárias como permanentes, proporcionando um desempenho duradouro.
Graças à sua flexibilidade, o cabo H07V-K é perfeito para instalações dinâmicas onde estão presentes movimentos mecânicos ou vibrações. Isso inclui máquinas, sistemas de transporte e transportadores. Além disso, o cabo pode ser utilizado tanto para instalações internas em espaços apertados quanto para ambientes onde o equipamento sofre movimento, oferecendo ótimo desempenho mesmo em condições desafiadoras.
| Característica | H07V-K | H05V-K | H07V-U |
|---|---|---|---|
| Classificação de tensão | 450/750V | 300/500V | 450/750V |
| Tipo de condutor | Cobre flexível multifilamentos | Cobre flexível de fio único | Cobre sólido de fita simples |
| Flexibilidade | Excelente | Moderado | Baixo |
| Tipo de aplicativo | Industrial, residencial | Serviço leve | Instalações fixas |
| Adequado para movimento | Sim | Não | Não |
| Raio de curvatura | 4 x diâmetro | Maior que H07V-K | Maior que H07V-K |
Os cabos H07V-K e H05V-K são cabos flexíveis, mas diferem principalmente em suas classificações de tensão e flexibilidade . O H07V-K possui uma tensão nominal mais alta (450/750 V), tornando-o adequado para aplicações industriais, enquanto o H05V-K é classificado para tensão mais baixa (300/500 V) e é usado principalmente para aplicações leves. Além disso, o H07V-K oferece maior flexibilidade, o que o torna ideal para instalações que requerem ajustes frequentes ou dobras apertadas.
O cabo H07V-U utiliza um condutor de cobre sólido, tornando-o menos flexível e mais rígido em comparação com o H07V-K. Embora o H07V-U seja mais adequado para instalações fixas, o condutor multifilar do cabo H07V-K permite maior flexibilidade e manuseio mais fácil em aplicações onde é necessário movimento ou flexão, como em máquinas ou sistemas automatizados. O H07V-K é a melhor escolha para instalações dinâmicas, enquanto o H07V-U é mais adequado para fiação estática e fixa.
Selecionar o cabo H07V-K certo para sua instalação é crucial para garantir segurança, desempenho e confiabilidade. Vários fatores devem ser considerados para fazer a melhor escolha para sua aplicação específica:
Ambiente de aplicação : O ambiente no qual o cabo será instalado desempenha um papel significativo na seleção do tipo de cabo correto. Se o cabo estiver sendo instalado em um ambiente externo ou úmido, ele deverá ter um nível adicional de proteção contra umidade. Os cabos H07V-K podem ser usados em locais secos e úmidos, mas não devem ser expostos diretamente à água, a menos que estejam protegidos por um conduíte. Para instalações internas, onde as condições são controladas, a flexibilidade e o isolamento do cabo são suficientes para a maioria das aplicações. Certifique-se sempre de que o nível de proteção do cabo esteja alinhado às suas condições ambientais.
Requisitos de temperatura : Cada sistema elétrico possui requisitos específicos de temperatura. O cabo H07V-K opera em uma faixa de temperatura de 15°C a +70°C , tornando-o adequado para uma ampla variedade de aplicações. Contudo, se o cabo for submetido a temperaturas extremas fora desta faixa, como em um ambiente industrial de alta temperatura, poderão ser necessárias considerações adicionais. Escolha um cabo com isolamento que possa suportar tais condições para garantir a longevidade e segurança da fiação.
Capacidade de corrente : A capacidade de corrente do cabo refere-se à quantidade de corrente elétrica que o cabo pode transportar com segurança sem superaquecimento. Isto é determinado pela seção transversal do condutor , que impacta diretamente a capacidade de condução de corrente do cabo. Para um desempenho adequado, certifique-se de que o cabo selecionado seja capaz de suportar a carga máxima exigida pelo seu sistema. A escolha de um cabo com capacidade de corrente maior do que o necessário pode adicionar custos e tamanhos desnecessários à instalação, enquanto o subdimensionamento do cabo pode causar superaquecimento e falha.
A seção transversal do condutor desempenha um papel essencial para garantir que o cabo H07V-K possa suportar a carga elétrica sem riscos. Os cabos H07V-K estão disponíveis em tamanhos que variam de 0,5 mm² a 35 mm² , cada um adequado para diferentes capacidades de corrente. A escolha do tamanho do condutor deve ser feita com base em dois fatores principais: a carga atual e o espaço disponível para instalação.
Carga de corrente : Ao calcular o tamanho do condutor necessário, é importante combinar a área da seção transversal do cabo com a quantidade de corrente elétrica que fluirá através dele. Por exemplo, pequenos eletrodomésticos ou luminárias podem exigir apenas um cabo de 0,5 mm² ou 1,5 mm² , enquanto máquinas mais pesadas ou instalações de alta potência podem exigir seções transversais maiores, como 10 mm² ou até 35 mm² . Quanto maior a área da seção transversal, maior será a corrente que o cabo pode transportar com segurança.
Considerações sobre espaço : O espaço disponível para instalação é outro fator a ter em mente. Em espaços apertados ou confinados, um condutor maior pode ser mais difícil de instalar e pode não caber nos conduítes ou nas caixas de junção. Para espaços apertados, pode ser benéfico escolher uma secção transversal menor, mas isto não deve comprometer a capacidade do cabo de transportar a corrente necessária.
Escolher o tamanho correto do condutor é crucial para evitar superaquecimento, perda de energia e falha do sistema. Sempre consulte os padrões elétricos ou consulte um especialista para garantir que o cabo seja apropriado para as necessidades do seu sistema.
A codificação por cores é uma característica importante dos cabos H07V-K, pois fornece uma maneira fácil de identificar os diferentes condutores e suas funções durante a instalação e manutenção. A codificação por cores ajuda a garantir que as conexões da fiação sejam feitas de forma segura e correta, reduzindo o risco de erros e curtos-circuitos.
Códigos de cores padrão : Os cabos H07V-K normalmente usam os seguintes códigos de cores para isolamento:
Marrom para condutores energizados (fase)
Azul para condutores neutros

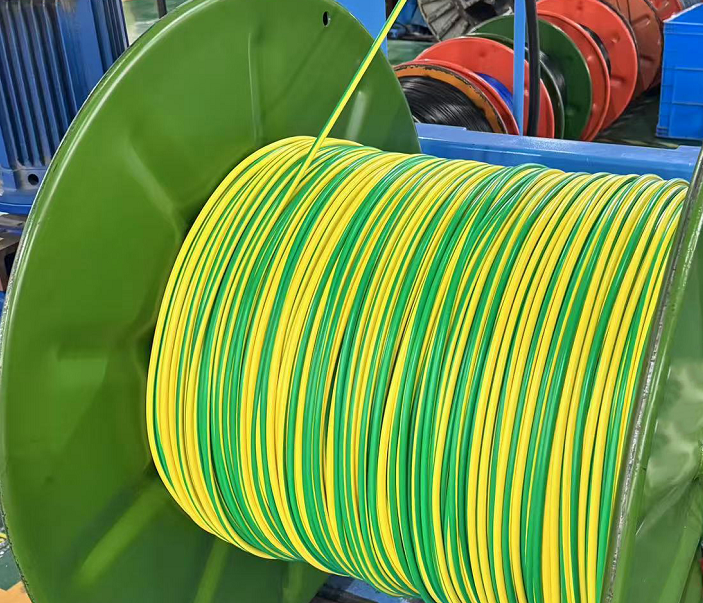

Verde/Amarelo para condutores de aterramento
Esses códigos de cores são padronizados para garantir consistência em todas as instalações, ajudando eletricistas e técnicos a identificar rapidamente os fios. É importante seguir esses códigos de cores com precisão para evitar confusões e manter a segurança.
Diretrizes de instalação : Ao instalar cabos H07V-K, é essencial seguir as orientações corretas para garantir seu desempenho a longo prazo. Por exemplo, os cabos nunca devem ser excessivamente dobrados durante a instalação, pois isso pode causar danos aos condutores e ao isolamento. Certifique-se de que o cabo seja instalado com o raio de curvatura mínimo adequado (4 vezes o diâmetro do cabo) para evitar problemas elétricos. Além disso, os cabos devem ser fixados com segurança no lugar para evitar movimentos que possam danificar o fio ao longo do tempo.
Ao aderir a estes códigos de cores e diretrizes de instalação, o processo de instalação se torna mais organizado, eficiente e seguro, garantindo um sistema elétrico confiável.
Em resumo, os cabos H07V-K oferecem excelente flexibilidade, durabilidade e desempenho elétrico, tornando-os ideais para uma ampla gama de aplicações elétricas. Sua conformidade com os padrões internacionais de segurança e ambientais garante que sejam confiáveis e seguros em ambientes industriais, comerciais e residenciais. Ao selecionar um cabo H07V-K, é importante considerar fatores como requisitos de tensão, flexibilidade e resistência ambiental para garantir a melhor correspondência às suas necessidades. Para cabos de alta qualidade, a RONA fornece produtos excepcionais que combinam durabilidade e desempenho para atender a diversos requisitos de instalação.
R: O cabo H07V-K é um cabo elétrico flexível de núcleo único projetado para atender aos padrões internacionais, comumente usado em aplicações de baixa tensão. Possui condutores de cobre de fio fino e isolamento de PVC, oferecendo excelente flexibilidade e durabilidade.
R: As principais vantagens do cabo H07V-K incluem sua flexibilidade superior, alta durabilidade e excelente desempenho elétrico. É ideal para instalações industriais, residenciais e comerciais onde a confiabilidade é essencial.
R: Ao escolher o cabo H07V-K, considere fatores como requisitos de tensão, seção transversal do condutor com base na carga de corrente e ambiente de instalação (seco, úmido ou externo).
R: O cabo H07V-K possui condutores de cobre multifilamentos, que proporcionam maior flexibilidade em comparação com cabos de cobre sólido, tornando-o ideal para aplicações que exigem flexão ou movimento frequente.
R: Embora o cabo H07V-K seja resistente a UV, ele foi projetado principalmente para uso interno. Para aplicações externas, certifique-se de que esteja devidamente protegido em conduítes para evitar a exposição à luz solar direta e condições climáticas extremas.
