Os portos modernos movimentam contêineres rapidamente. Todo guindaste depende de cabos confiáveis. Sem um cabo espalhador forte , os sistemas de elevação podem falhar.
Neste artigo, exploramos como o cabo enrolador e o cabo espalhador funcionam em sistemas de guindaste. Você aprenderá como a fibra óptica melhora a comunicação, a segurança e a eficiência nas operações portuárias modernas.

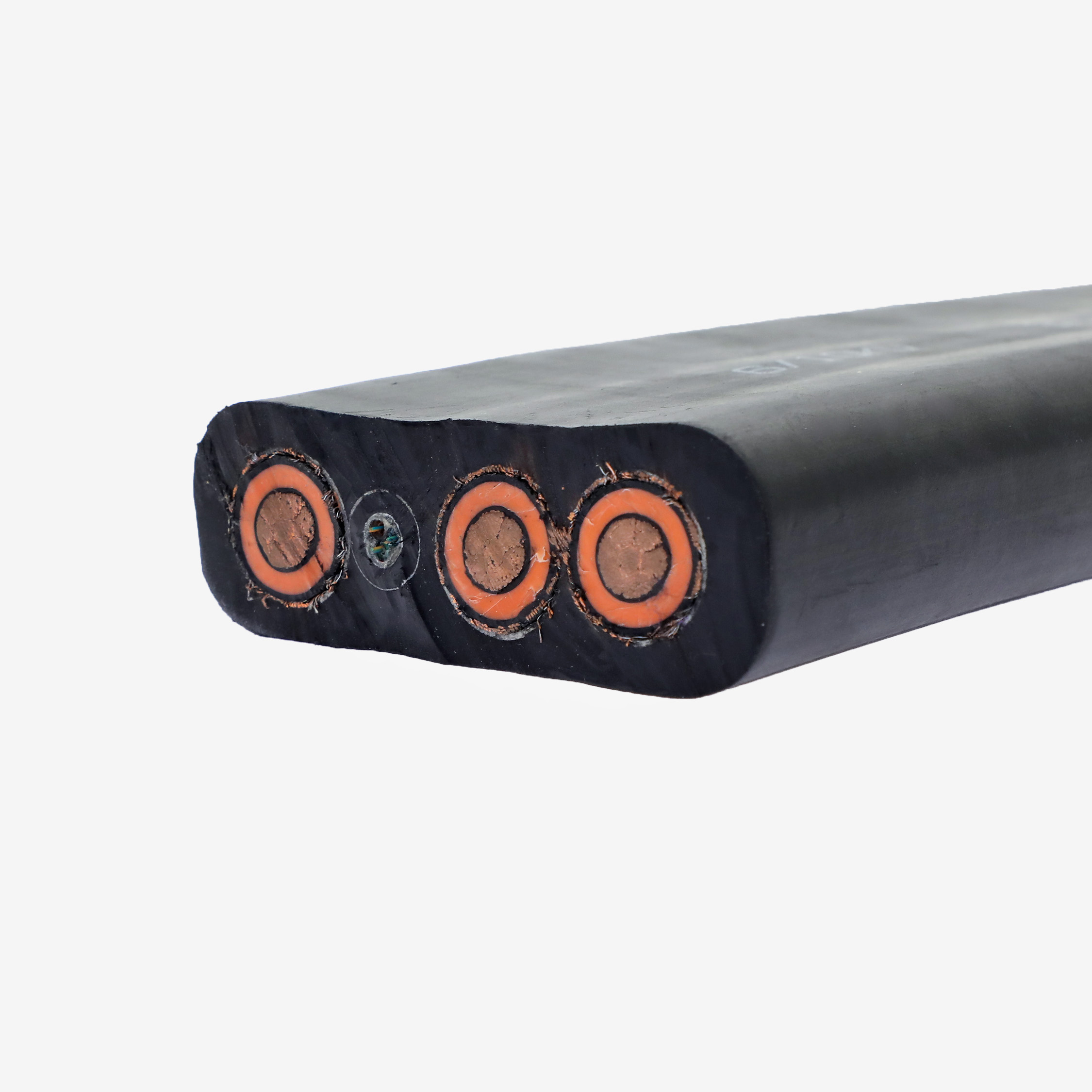

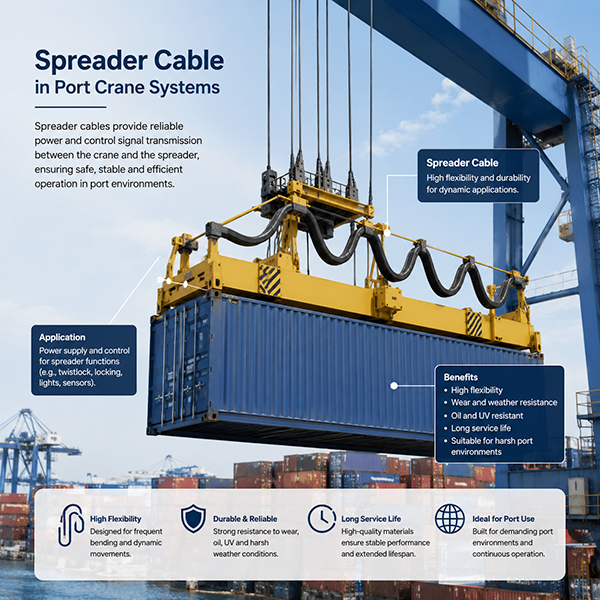

Um cabo espalhador é um cabo industrial especializado usado para conectar o carrinho do guindaste e o dispositivo espalhador do contêiner. O espalhador é a ferramenta de elevação que trava nos contêineres durante a carga e descarga. Requer potência estável e sinais de controle enquanto se move verticalmente durante as operações do guindaste.
Em sistemas de guindaste portuário, o Cabo Espalhador deve operar sob movimento contínuo e estresse mecânico. Ele fornece eletricidade para motores espalhadores, transmite comandos de controle e também pode transportar sinais de comunicação quando elementos de fibra óptica são integrados. Como os guindastes operam em ambientes externos, o cabo deve resistir ao vento, à umidade e às mudanças de temperatura.
As funções típicas de um cabo espalhador incluem:
● Fornecimento de energia elétrica para sistemas de controle e motores do espalhador
● Transmissão de sinais de comando entre o guindaste e o espalhador
● Suporte a sistemas de monitoramento e equipamentos de automação
● Integração de fibra óptica para comunicação de dados de alta velocidade em portas inteligentes
Nas operações de guindaste de contêineres, o espalhador se move verticalmente para agarrar e levantar contêineres. O Cabo Espalhador se estende e retrai junto com o espalhador, adaptando-se à mudança de altura da operação de elevação. Este movimento contínuo cria um estresse mecânico significativo no cabo.
Para gerenciar esse movimento com segurança, os sistemas de guindaste normalmente usam mecanismos estruturados de armazenamento de cabos. Os dois sistemas mais comuns são:
● Sistemas de coleta de cestas
O excesso de cabo é armazenado em uma cesta coletora montada próxima ao carrinho do guindaste. À medida que o espalhador desce, os laços do cabo são liberados gradualmente. Ao levantar, as alças voltam para a cesta. Este método reduz o estresse mecânico e protege o cabo contra danos causados pelo vento.
● Sistemas de enrolamento de tambores
Neste projeto, o cabo é enrolado em torno de um tambor que gira conforme o espalhador se move. O tambor ajusta automaticamente o comprimento do cabo, garantindo um enrolamento suave e evitando torções.
Como os guindastes portuários operam continuamente em ambientes costeiros adversos, um Cabo Espalhador deve atender a rigorosos requisitos de desempenho mecânico e elétrico. Estes requisitos garantem operações de elevação seguras e longa vida útil.
Características importantes de design incluem:
● Alta resistência à tração para suportar cargas de suspensão vertical durante a elevação
● Excelente flexibilidade para suportar flexões e movimentos repetidos
● Resistência à abrasão para lidar com fricção e desgaste mecânico
● Resistência às intempéries contra radiação UV, umidade e maresia
● Isolamento elétrico estável para transmissão segura de energia
Requisito de desempenho | Finalidade em sistemas de guindastes | Benefício Operacional |
Alta resistência à tração | Suporta longa suspensão vertical | Evita o estiramento do cabo durante a elevação |
Alta flexibilidade | Permite ciclos de movimento repetidos | Prolonga a vida útil em sistemas dinâmicos |
Resistência climática e UV | Protege contra condições externas | Mantém a durabilidade nos portos costeiros |
Isolamento Elétrico Estável | Garante transmissão de energia segura | Evita interrupções e falhas de sinal |
Um cabo enrolador é um cabo industrial flexível projetado para sistemas onde o cabo é enrolado e desenrolado repetidamente em um tambor. Nas operações de guindastes portuários, fornece energia e sinais de controle para equipamentos móveis, como carrinhos, sistemas de pórticos e máquinas móveis. O cabo deve permanecer estável durante movimento contínuo e alto estresse mecânico.
Um Cabo Espalhador, entretanto, segue principalmente o movimento vertical do espalhador do contêiner. Muitas vezes opera em sistemas de coleta de cestos ou configurações de elevação vertical. Em vez disso, o enrolamento de cabos funciona em sistemas de movimento de longo curso, onde o tambor do cabo controla automaticamente o comprimento do cabo.
As principais diferenças funcionais entre os dois tipos de cabo incluem:
● Padrão de movimento
Os cabos enrolados suportam viagens horizontais e movimentos de longa distância. Os cabos espalhadores suportam principalmente sistemas de elevação vertical usados para movimentação de contêineres.
● Método de gerenciamento de cabos
Os cabos enrolados são armazenados em um tambor giratório. Os cabos espalhadores são normalmente coletados em cestos ou sistemas de armazenamento alimentados por gravidade.
● Uso típico de equipamento
O enrolamento de cabos alimenta estruturas de guindaste em movimento. Os cabos espalhadores conectam-se diretamente ao dispositivo espalhador.
Fabricantes de cabos industriais flexíveis, como a RONA Cable, desenvolvem cabos de movimento projetados para guindastes, terminais automatizados e outros equipamentos pesados onde a durabilidade e a flexibilidade são críticas.
Em um sistema de enrolamento de guindaste, o tambor do cabo ajusta automaticamente o comprimento do cabo à medida que o guindaste se move. Quando o carrinho do guindaste avança, o tambor desenrola o cabo. Ao retornar, o tambor rebobina o cabo novamente. Este mecanismo mantém uma conexão elétrica contínua entre o equipamento móvel e a fonte de alimentação fixa.
Durante a operação, o cabo sofre diversas forças mecânicas. Os engenheiros devem projetar o cabo para lidar com essas condições com segurança.
Estresses operacionais importantes incluem:
● Forças de tensão criadas pelo peso do cabo e pela distância percorrida. Estas forças aumentam à medida que os guindastes operam em longos vãos.
● Tensão de torção produzida durante ciclos repetidos de enrolamento. O alinhamento adequado do tambor ajuda a evitar danos por torção.
● Abrasão e exposição ambiental causada por fricção, poeira, óleo, radiação UV e umidade comuns em ambientes portuários.
Como os terminais de contêineres geralmente funcionam continuamente, a movimentação confiável dos cabos é essencial. Cabos enroladores de alta qualidade ajudam a manter a operação suave do guindaste e reduzem o tempo de inatividade para manutenção.

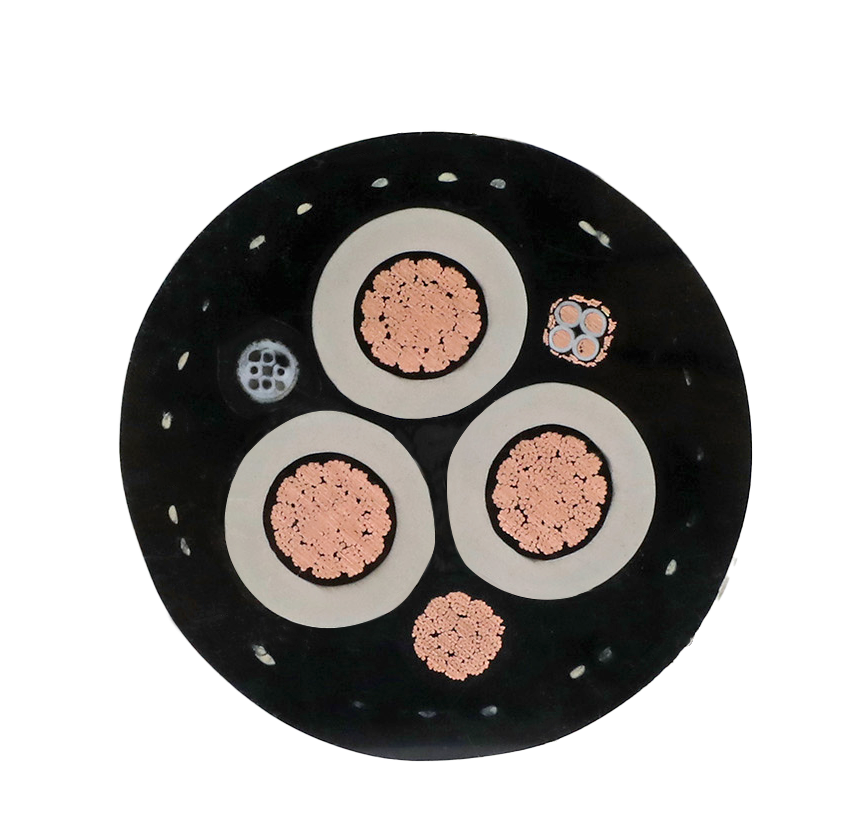

Um cabo enrolador de alto desempenho usa múltiplas camadas estruturais para equilibrar flexibilidade e durabilidade. Cada camada desempenha um papel na manutenção do desempenho elétrico enquanto protege o cabo contra tensões mecânicas.
Os elementos estruturais típicos incluem:
● Condutores de cobre flexíveis
Esses condutores garantem uma transmissão de energia eficiente, ao mesmo tempo que permitem que o cabo dobre repetidamente sem danos.
● Camadas de isolamento e blindagem
O isolamento protege os condutores e evita interferência elétrica entre os núcleos.
● Componentes de reforço de tração
As fibras de aramida ou têxteis fortalecem o cabo e ajudam-no a suportar altas cargas de tração.
● Revestimento externo resistente à abrasão
Materiais como PUR ou compostos de borracha protegem o cabo de óleos, produtos químicos e condições externas adversas.
Elemento Estrutural | Função em enrolar cabo |
Condutores de cobre flexíveis | Mantenha a condutividade elétrica durante o movimento contínuo |
Camadas de Isolamento | Proteja os condutores internos e garanta a segurança elétrica |
Fibras de Reforço | Melhorar a resistência à tração e evitar alongamento |
Bainha protetora externa | Resiste à abrasão, produtos químicos e danos ambientais |
Os terminais de contentores modernos dependem fortemente de dados em tempo real. Os guindastes se movem rapidamente. O equipamento se comunica constantemente. Por causa disso, muitos sistemas de cabos espalhadores e cabos enrolados agora incluem cabos de fibra óptica dentro de sua estrutura.
Os condutores de cobre tradicionais lidam com energia elétrica e sinais de controle. As fibras ópticas lidam com transmissão de dados em alta velocidade. Quando essas duas tecnologias trabalham juntas, os sistemas de pontes rolantes tornam-se mais responsivos e mais fáceis de monitorar.
Em terminais automatizados, a comunicação por fibra ajuda os guindastes a coordenar o movimento, transmitir dados de sensores e conectar-se aos sistemas operacionais do terminal. Isto melhora o controle do equipamento e reduz a interferência de sinal comum em ambientes industriais pesados.
Os motivos típicos pelos quais a fibra óptica é usada em sistemas de cabos de guindaste incluem:
● Alta velocidade de transmissão de dados
A fibra permite que grandes volumes de dados operacionais se movam rapidamente entre guindastes e centros de controle. Isto suporta posicionamento e monitoramento automatizados de guindastes.
● Forte resistência à interferência eletromagnética
Os ambientes portuários contêm motores, conversores e equipamentos elétricos de alta potência. Os sinais de fibra permanecem estáveis mesmo quando há ruído elétrico.
● Longa distância de comunicação
Grandes terminais de contêineres podem abranger centenas de metros. A fibra óptica transmite dados de forma confiável através de longas distâncias sem degradação do sinal.
Devido a essas vantagens, muitos sistemas modernos de cabos de guindaste integram comunicação de fibra em projetos de Spreader Cable, especialmente em portos automatizados.
Os cabos de guindastes industriais normalmente usam fibra monomodo ou fibra multimodo, dependendo da distância de comunicação e dos requisitos de velocidade da rede. Esses tipos de fibra são escolhidos cuidadosamente para corresponder ao ambiente operacional dos equipamentos portuários.
As fibras monomodo são amplamente utilizadas em grandes terminais portuários, onde os dados devem percorrer longas distâncias entre guindastes e sistemas de controle central. Fibras multimodo são frequentemente usadas para links de comunicação mais curtos dentro de sistemas de equipamentos.
| Tipo de fibra | Modelo típico | Recurso principal | Uso típico em sistemas de guindaste |
| Fibra Monomodo | G.652D | Fibra de telecomunicações padrão para transmissão de longa distância | Redes de comunicação portuária |
| G.657A1 | Fibra insensível à curvatura | Roteamento flexível de cabos industriais | |
| G.657A2 | Maior tolerância à curvatura | Estruturas de cabos compactas | |
| Fibra Multimodo | OM3 | Fibra otimizada para laser de alta largura de banda | Redes de automação |
| OM4 | Transmissão de curto alcance de maior velocidade | Sistemas de dados de terminais inteligentes | |
| 6LWL (6 núcleos 62,5/125 μm) | Fibra multimodo multinúcleo comumente usada em cabos de bobina | Cabos de tambor de guindaste e máquinas portuárias | |
| 12LWL (12 núcleos 62,5/125 μm) | Maior contagem de fibras para sistemas de controle complexos | Cabos de carretel de guindaste portuário e automação industrial |
Essas fibras ópticas são integradas dentro de cabos industriais para que permaneçam protegidas contra tensões mecânicas e exposição ambiental.
Um cabo híbrido combina diversas funções de transmissão em uma única estrutura. Dentro de uma capa de cabo, os engenheiros colocam condutores de energia, núcleos de controle e elementos de fibra óptica. Este design reduz a complexidade da instalação e simplifica o gerenciamento dos cabos do guindaste.
Uma estrutura típica de cabo de guindaste híbrido pode conter:
● Condutores de cobre flexíveis para alimentação elétrica
● Núcleos de controle usados para transmissão de sinal e sistemas de feedback
● Unidades de fibra óptica para comunicação de dados em alta velocidade
● Elementos de reforço, como fio de aramida para resistência à tração
● Uma bainha externa durável, resistente à abrasão e às intempéries
Em sistemas de guindastes para contêineres, os cabos híbridos ajudam a reduzir o número de linhas de cabos separadas necessárias. Em vez de instalar cabos diferentes para alimentação e comunicação, os engenheiros podem instalar um único sistema de cabos integrado.
As portas inteligentes dependem de automação e monitoramento digital. A integração da fibra óptica no cabo espalhador e nos sistemas de enrolamento de cabos permite que os guindastes se comuniquem continuamente com os sistemas de controle.
Esta integração melhora vários aspectos operacionais da movimentação de contêineres.
As principais vantagens operacionais incluem:
● Monitoramento de equipamentos em tempo real
Sensores instalados em guindastes transmitem dados operacionais através de redes de fibra. Os operadores podem detectar falhas antecipadamente e melhorar o planejamento da manutenção.
● Capacidade de automação aprimorada
Os guindastes RTG e RMG automatizados contam com comunicação rápida entre máquinas e software de controle. A comunicação por fibra suporta posicionamento preciso e manuseio de contêineres.
● Maior segurança operacional
As redes de fibra ajudam a transmitir sinais de câmeras, sensores e sistemas de segurança instalados em guindastes.
● Melhor eficiência do terminal
A comunicação mais rápida reduz os atrasos entre os comandos de controle e a resposta do equipamento. Como resultado, o rendimento do contêiner melhora.
À medida que os portos globais continuam a adotar tecnologias automatizadas, os cabos híbridos que combinam condutores de energia e comunicação por fibra óptica estão se tornando um componente-chave dos sistemas avançados de guindastes.
A seleção do cabo espalhador certo começa com o desempenho mecânico. Os guindastes portuários operam constantemente. O espalhador se move para cima e para baixo o dia todo. O cabo deve seguir esse movimento enquanto suporta seu próprio peso e carga elétrica.
Os engenheiros geralmente se concentram em três fatores principais: resistência à tração, capacidade de flexão e resistência à torção. Se alguma dessas propriedades for insuficiente, a fadiga do cabo poderá ocorrer rapidamente. Em sistemas de elevação vertical, a tensão de tração torna-se especialmente crítica porque o cabo pode ficar pendurado livremente por longas distâncias.
Considerações mecânicas importantes incluem:
● Alta capacidade de tração
O cabo deve suportar seu próprio peso e o peso dos condutores internos. Em guindastes altos, o comprimento da suspensão pode ser significativo. As estruturas de reforço evitam estiramento e danos estruturais.
● Raio de curvatura controlado
O cabo dobra repetidamente à medida que o espalhador se move. Uma estrutura flexível ajuda a prevenir a fadiga interna do condutor. Raios de curvatura menores também melhoram o roteamento de cabos dentro dos sistemas de pontes rolantes.
● Resistência à torção
O movimento e o vento podem causar torção do cabo. Projetos estruturais especiais ajudam a estabilizar o cabo e reduzir a tensão de torção durante a operação.
Fator Mecânico | Finalidade de Engenharia | Benefício na operação do guindaste |
Resistência à tracção | Suporta longa suspensão vertical | Evita danos estruturais nos cabos |
Raio de curvatura | Permite movimentos repetidos do cabo | Reduz a fadiga do condutor |
Resistência à torção | Limita a torção do cabo | Melhora a estabilidade do cabo |
Os guindastes portuários operam ao ar livre. Ar salgado, luz solar, umidade e poluentes industriais podem afetar o desempenho do cabo. Um cabo espalhador confiável deve manter a estabilidade elétrica mesmo sob exposição ambiental adversa.
A resistência ambiental é, portanto, uma parte essencial do projeto do cabo. Os engenheiros normalmente avaliam diversas propriedades de proteção antes de selecionar um cabo para sistemas de guindastes.
Os principais requisitos ambientais incluem:
● Resistência UV
A luz solar direta pode degradar alguns plásticos. As jaquetas resistentes a UV ajudam a manter uma longa vida útil em ambientes portuários abertos.
● Proteção contra umidade e umidade
Os portos costeiros apresentam alta umidade e exposição ao sal. As bainhas protetoras evitam a penetração de umidade na estrutura do cabo.
● Resistência a óleos e produtos químicos
O equipamento do guindaste pode operar próximo a lubrificantes, combustíveis ou fluidos hidráulicos. Materiais resistentes evitam danos ao isolamento.
● Ampla tolerância à temperatura
As operações portuárias podem enfrentar verões quentes e invernos frios. Os cabos devem manter a flexibilidade em uma ampla faixa de temperatura.
Em muitos sistemas de guindaste, o comprimento do cabo não utilizado é armazenado em cestos ou mecanismos de tambor durante o movimento vertical. Esses sistemas ajudam a proteger o cabo da exposição ambiental direta, mantendo a segurança operacional.
A seleção do material desempenha um papel importante na confiabilidade do cabo. Um cabo espalhador bem projetado usa múltiplas camadas protetoras para equilibrar flexibilidade, resistência e resistência ambiental.
Os engenheiros normalmente combinam vários materiais especializados para atingir esse desempenho.
As tecnologias comuns de materiais de cabos incluem:
● Jaquetas externas em PUR
As bainhas de poliuretano proporcionam forte resistência à abrasão. Eles também resistem a óleos, produtos químicos e desgaste mecânico comum em ambientes industriais.
● Isolamento de borracha ou elastômero
Esses materiais mantêm a flexibilidade mesmo durante ciclos de flexão frequentes. Eles também oferecem fortes propriedades de isolamento elétrico.
● Elementos de reforço de aramida
As fibras de aramida aumentam a resistência à tração sem adicionar peso excessivo. Eles ajudam o cabo a suportar longas distâncias de suspensão em sistemas de elevação de guindastes.
Componentes estruturais adicionais podem incluir camadas têxteis de alívio de tensão ou bainhas internas protetoras. Essas estruturas estabilizam os condutores internos e evitam danos mecânicos durante a operação.
Fabricantes como a RONA Cable concentram-se na engenharia avançada de materiais ao projetar cabos industriais flexíveis. Suas soluções de cabos de movimento integram estruturas reforçadas, revestimentos externos duráveis e controles de fabricação rigorosos para dar suporte a aplicações exigentes de guindastes e automação portuária.
Os sistemas de enrolamento e espalhamento de cabos suportam movimento estável do guindaste e fluxo de dados. A integração de fibra melhora o controle e o monitoramento. A RONA projeta cabos industriais flexíveis construídos para oferecer resistência, durabilidade e desempenho confiável em operações exigentes de guindastes portuários.
R: Um cabo espalhador fornece energia e sinais de controle ao espalhador do guindaste durante as operações de elevação de contêineres.
R: Um cabo espalhador se estende e retrai conforme o espalhador se move verticalmente, mantendo a potência contínua e a transmissão de sinal.
R: As fibras ópticas permitem que os sistemas Spreader Cable transmitam dados em alta velocidade para monitoramento e automação.
R: O cabo de enrolamento alimenta as peças do guindaste em movimento horizontalmente, enquanto o cabo espalhador suporta principalmente o movimento vertical do espalhador.
R: A durabilidade depende da resistência à tração, resistência às intempéries, flexibilidade de flexão e estrutura de cabo reforçada.
