As máquinas movem-se constantemente nas fábricas modernas. Como os cabos podem transportar dados e energia com segurança? Os sistemas Drag Chain Cable e Flexible Cable resolvem esse desafio.
Este artigo explora a integração de fibra óptica em cabos de movimento. Neste artigo, você aprenderá como cabos flexíveis suportam dados rápidos e automação industrial confiável.

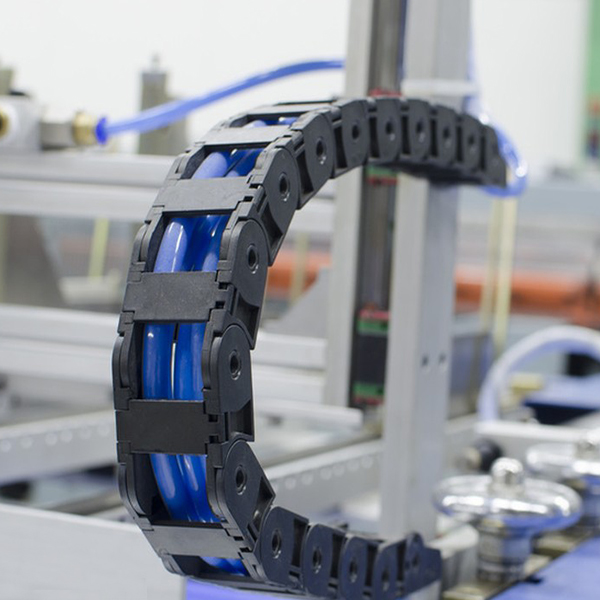

Um cabo Drag Chain é projetado para operar dentro de sistemas transportadores de cabos. O transportador guia os cabos ao longo dos componentes móveis da máquina. Evita torções e mantém o raio de curvatura controlado. Como as máquinas repetem o movimento constantemente, o cabo deve suportar flexões contínuas sem falhas.
Os recursos típicos do cabo da corrente de arrasto incluem:
● Condutores de cobre de fio fino
Muitos fios finos criam um núcleo flexível. Essa estrutura ajuda o cabo a dobrar repetidamente sem quebrar.
● Revestimentos externos duráveis
Os ambientes industriais contêm óleo, poeira e atrito mecânico. As jaquetas protetoras protegem os condutores internos contra desgaste.
● Raio de curvatura controlado
O cabo se move ao longo de um caminho definido dentro da esteira de arrasto. Isto evita estresse excessivo durante o movimento da máquina.
Você verá frequentemente cabos de corrente de arrasto usados em:
● braços robóticos em linhas de montagem
● Máquinas CNC com eixos móveis
● equipamento de embalagem automatizado
Eles mantêm as máquinas conectadas enquanto o movimento continua.
Um cabo flexível é construído para tolerar flexões, vibrações e movimentos repetidos. As máquinas raramente ficam paradas nas fábricas modernas. Cabos flexíveis permitem que as conexões elétricas se movam com segurança junto com o equipamento.
Vários recursos de design suportam esse recurso:
● Condutores de cobre multifilamentos melhoram o desempenho de flexão
● Materiais de isolamento elástico protegem os condutores enquanto permanecem flexíveis
● A resistência ao estresse mecânico ajuda o cabo a sobreviver à vibração e ao movimento
Cabos flexíveis são amplamente utilizados em:
● equipamentos de fabricação automatizados
● sistemas de controle e sensores
● componentes móveis da máquina
● robótica industrial
Eles fornecem conexões confiáveis mesmo quando as máquinas operam continuamente.

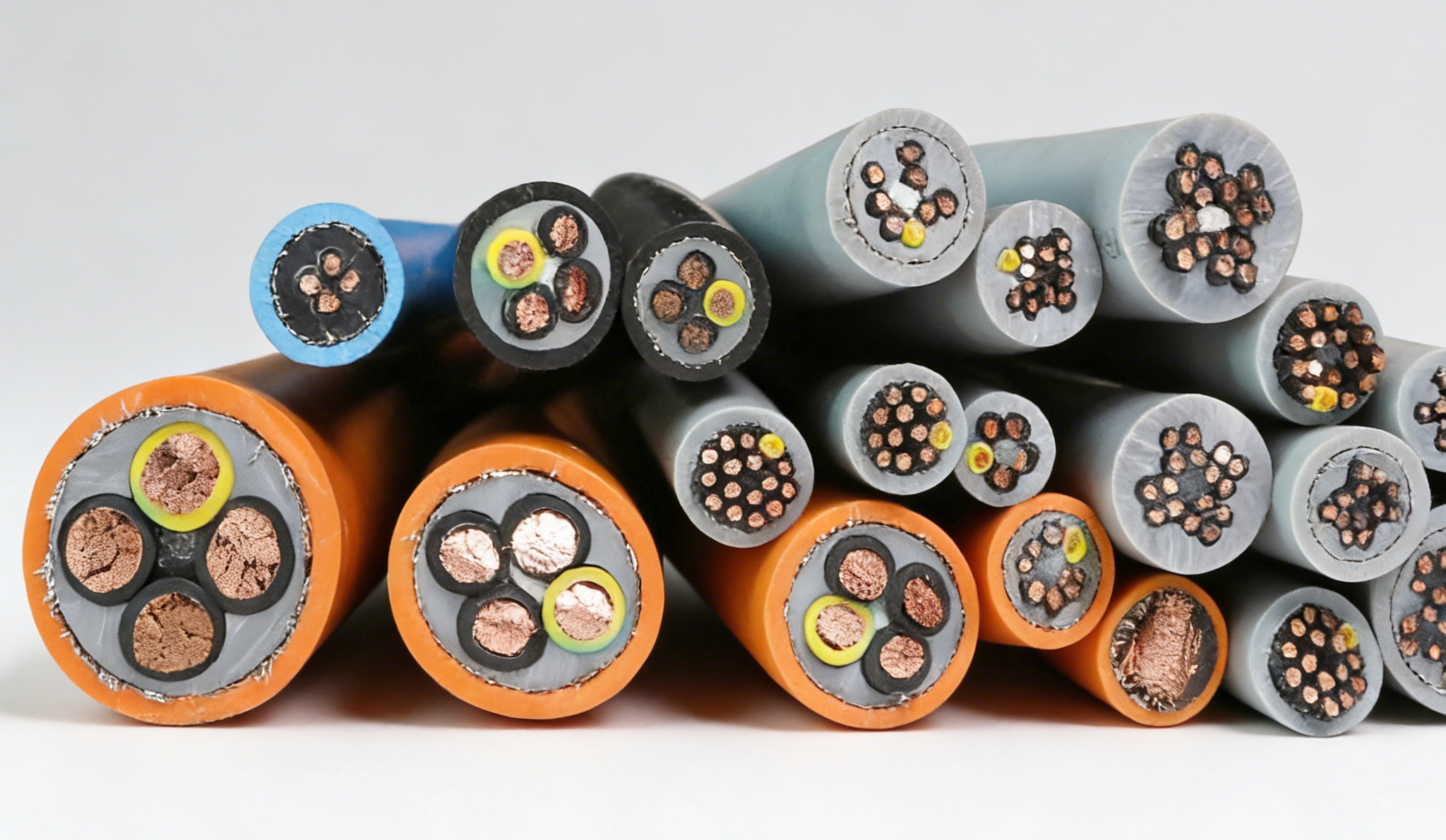

Embora ambos os cabos transmitam energia ou sinais, suas estruturas são diferentes. Os cabos padrão são projetados principalmente para instalações fixas. Os cabos da corrente de arrasto devem suportar movimento mecânico contínuo.
Diferenças estruturais importantes incluem:
● Projeto do condutor
Os cabos da corrente de arrasto usam fios ultrafinos. Os cabos padrão usam menos fios mais grossos.
● Estrutura interna do cabo
Os cabos de movimento incluem enchimentos ou separadores. Estes mantêm os condutores equilibrados durante o movimento.
● Desempenho da jaqueta externa
Os cabos da corrente de arrasto usam materiais que resistem ao óleo, à abrasão e ao estresse industrial.
Recurso | Cabo Industrial Padrão | Cabo de corrente de arrasto |
Estrutura condutora | Fios maiores | Condutores finos multifilamentos |
Flexibilidade | Flexão limitada | Projetado para movimentos repetidos |
Estrutura interna | Layout simples | Estrutura equilibrada para movimento |
Durabilidade da jaqueta | Proteção básica | Alta resistência ao óleo e à abrasão |
As fábricas modernas dependem de uma troca rápida de dados. Os robôs se comunicam. Sensores monitoram máquinas. Os sistemas de controle coordenam as linhas de produção. Nesses ambientes, os designs de cabo Drag Chain e cabo flexível geralmente integram fibra óptica para suportar transmissão de dados estável durante movimento contínuo.
A fibra óptica transmite sinais usando luz em vez de eletricidade. Este design reduz a perda de sinal e evita interferência eletromagnética de motores ou inversores. Ele também suporta comunicação de alta velocidade em longas distâncias. Como as máquinas se movem constantemente, os engenheiros combinam condutores flexíveis de cobre e fibras ópticas dentro da mesma estrutura de cabo.
Os cabos industriais híbridos típicos podem incluir:
● condutores de energia para operação da máquina
● fios de controle para transmissão de sinal
● fibras ópticas para comunicação de alta velocidade
Essa combinação permite que o equipamento se mova livremente enquanto mantém uma conectividade confiável.
Os ambientes industriais contêm equipamentos elétricos pesados. Motores, drives e dispositivos de comutação geram forte interferência eletromagnética. Os cabos de comunicação de cobre podem sofrer perturbações de sinal nestas situações. A fibra óptica resolve esse desafio porque os sinais de luz permanecem estáveis mesmo perto de máquinas potentes.
A comunicação de fibra óptica oferece diversas vantagens em sistemas de cabos Drag Chain e cabos flexíveis:
● Forte resistência a interferências
Não reage ao ruído eletromagnético de máquinas industriais.
● Alta capacidade de transmissão
Ele pode transportar grandes volumes de dados entre sensores, controladores e sistemas de monitoramento.
● Estabilidade de sinal de longa distância
Os dados viajam mais longe com perda mínima, tornando-os adequados para grandes fábricas. Essas características tornam a fibra óptica uma tecnologia essencial para modernos sistemas de produção automatizados.
Os engenheiros selecionam diferentes tipos de fibra dependendo da distância de transmissão e dos requisitos de largura de banda. Tanto as fibras monomodo quanto as multimodo aparecem em sistemas de cabos industriais.
Os tipos comuns incluem:
● Fibra OS1
Uma fibra monomodo projetada principalmente para comunicação industrial interna. Suporta redes de média distância e transmissão de sinal estável.
● Fibra OS2
Outra fibra monomodo, mas otimizada para distâncias maiores. Grandes instalações e instalações externas costumam utilizá-lo.
● Fibra OM1
Uma fibra multimodo com diâmetro de núcleo maior. Aparece principalmente em sistemas de comunicação de curta distância mais antigos.
● Fibras OM2–OM5
Essas fibras multimodo fornecem maior largura de banda e melhor desempenho. Muitas redes de automação modernas preferem OM3 ou OM4.
Tipo de fibra | Tamanho do núcleo | Uso típico |
SO1 | 9/125 μm | Redes industriais internas |
SO2 | 9/125 μm | Comunicação de fábrica de longa distância |
OM1 | 62,5/125 μm | Sistemas legados curtos |
OM2–OM5 | 50/125 μm | Redes de automação de alta velocidade |
A escolha do tipo de fibra correto melhora a confiabilidade da comunicação e garante a compatibilidade com sistemas de controle industrial.
Ao integrar fibra em cabos Drag Chain e cabos flexíveis, os engenheiros devem escolher entre designs monomodo e multimodo. Cada opção oferece suporte a diferentes requisitos de comunicação.
A fibra monomodo usa um núcleo pequeno. A luz viaja ao longo de um único caminho. Este design reduz a dispersão do sinal e permite distâncias de transmissão mais longas. Funciona bem para grandes instalações ou linhas de produção distribuídas.
A fibra multimodo tem um diâmetro de núcleo maior. Vários caminhos de luz viajam através da fibra. Esta estrutura permite um acoplamento de sinal mais fácil e funciona bem para distâncias de comunicação mais curtas dentro das fábricas.
Em cabos de movimento dinâmico, os projetistas também devem considerar:
● tolerância do raio de curvatura
● camadas de fibra protetoras
● resistência ao estresse mecânico
Esses fatores garantem que a fibra óptica continue a funcionar de forma confiável enquanto o cabo se move repetidamente.
A tecnologia de fibra óptica ajuda as fábricas modernas a lidar com o crescente tráfego de dados. As linhas de produção agora geram informações a partir de câmeras, sensores e sistemas de monitoramento. A transmissão confiável torna-se crítica.
A fibra óptica oferece várias vantagens importantes em sistemas de cabos de corrente de arrasto e cabos flexíveis:
● Capacidade de largura de banda muito alta para redes de comunicação industriais
● Baixa atenuação de sinal mesmo em longas distâncias
● Forte resistência a interferências elétricas em ambientes agressivos
Devido a esses recursos, muitos sistemas de automação avançados integram fibra óptica diretamente em cabos de movimento flexíveis. Esta abordagem permite que as máquinas se movam livremente, mantendo uma comunicação de dados rápida e confiável.
Projetar cabos para máquinas móveis requer uma engenharia cuidadosa. A fibra óptica melhora a transmissão de dados, mas deve sobreviver ao movimento constante. Nos sistemas Drag Chain Cable e Flexible Cable, os engenheiros devem equilibrar flexibilidade, proteção e desempenho de comunicação. As máquinas se movem repetidamente. Os cabos dobram milhares de vezes. Um bom design estrutural mantém as fibras ópticas estáveis enquanto o cabo se move.
Vários fatores de projeto afetam o desempenho em sistemas de cabos dinâmicos:
● comportamento de flexão durante o movimento da máquina
● estrutura interna do cabo que suporta proteção de fibra
● camadas protetoras que evitam danos mecânicos
● resistência ambiental contra condições industriais
Cada elemento trabalha em conjunto para manter a transmissão de sinal estável em ambientes de movimento.
O raio de curvatura determina o quão firmemente um cabo pode se curvar sem danificar os componentes internos. Em sistemas de esteiras de arrasto, os cabos seguem um caminho de movimento fixo. Se o raio de curvatura se tornar muito pequeno, a fibra óptica poderá sofrer tensão ou perda de sinal.
Os engenheiros projetam cabos para controlar esse movimento com cuidado. Os preenchimentos internos ajudam a distribuir o estresse. Estruturas condutoras flexíveis reduzem a fadiga mecânica. Esses métodos de projeto permitem que os cabos se movam suavemente dentro das cadeias transportadoras.
As principais considerações de design de movimento incluem:
● Caminho de dobra controlado
Os porta-cabos guiam o movimento e mantêm a flexão consistente. Isto evita curvas acentuadas durante a operação.
● Distribuição de tensões dentro do núcleo do cabo
Separadores internos estabilizam a estrutura. Eles evitam que as fibras esfreguem nos condutores.
● Durabilidade de ciclo longo
Os cabos de movimento devem tolerar milhões de ciclos de flexão em equipamentos de automação.
Esses recursos ajudam os sistemas Drag Chain Cable e Flexible Cable a manter uma comunicação confiável enquanto as máquinas se movem continuamente.
A estrutura interna da fibra óptica influencia fortemente a flexibilidade. Duas estruturas comuns aparecem em cabos industriais: tubos soltos e projetos com buffer apertado.
A construção de tubo solto coloca as fibras dentro de um tubo protetor. A fibra pode mover-se ligeiramente dentro do tubo. Isso reduz o estresse quando o cabo dobra ou vibra. Funciona bem em cabos de movimento dinâmico.
A construção com buffer apertado reveste a fibra diretamente com material protetor. Este design melhora o manuseio e facilita a terminação durante a instalação. É comumente usado em sistemas de cabos internos.
Estrutura de Fibra | Característica Estrutural | Aplicação Típica |
Tubo solto | A fibra se move dentro do tubo protetor | Cabos de movimento e ambientes dinâmicos |
Buffer apertado | Fibra firmemente revestida com proteção | Instalações internas ou compactas de cabos |
Em muitos designs de cabos de corrente de arrasto e cabos flexíveis, as estruturas de tubos soltos proporcionam melhor flexibilidade durante movimentos repetidos.
As fibras ópticas requerem proteção porque são mais delicadas que os condutores de cobre. Os cabos de movimento incluem, portanto, múltiplas camadas de proteção para garantir confiabilidade a longo prazo.
Estruturas de reforço típicas incluem:
● Membros fortes
Materiais como fios de aramida ajudam o cabo a resistir às forças de tração durante o movimento da máquina.
● Preenchimentos internos
Esses componentes mantêm o formato do cabo e evitam o atrito interno entre os elementos.
● Revestimentos externos duráveis
As jaquetas protegem o cabo contra abrasão, exposição a óleo e danos mecânicos.
Essas camadas estruturais permitem que fibras ópticas e condutores elétricos coexistam com segurança no mesmo sistema de cabo de corrente de arrasto e cabo flexível.
Os ambientes industriais expõem os cabos a condições exigentes. As máquinas geram calor. Óleos e lubrificantes podem entrar em contato com a superfície do cabo. O movimento contínuo também cria atrito.
Para manter a durabilidade, os cabos de movimento devem resistir a estes desafios ambientais:
● Variação de temperatura
O isolamento do cabo deve permanecer flexível tanto em condições quentes como frias.
● Exposição a óleos e produtos químicos
Os fluidos industriais podem degradar materiais de baixa qualidade. As jaquetas resistentes a óleo melhoram a vida útil.
● Abrasão mecânica
O movimento dentro das correntes de arrasto causa desgaste superficial. Materiais resistentes à abrasão protegem a estrutura do cabo.
As fábricas modernas combinam equipamentos de movimento e redes digitais. As máquinas não se movem mais sozinhas. Eles também enviam dados continuamente. Devido a essa mudança, os designs de cabos Drag Chain e cabos flexíveis geralmente integram fibra óptica. Esses cabos híbridos transportam energia elétrica e sinais de alta velocidade ao mesmo tempo. Eles também sobrevivem à flexão constante dentro de sistemas dinâmicos.
Muitas indústrias dependem destes cabos integrados:
● fábricas automatizadas
● robótica e sistemas de montagem inteligentes
● equipamento de movimentação de materiais pesados
● grandes redes de comunicação industrial
Em cada ambiente, os cabos devem permanecer flexíveis, mantendo ao mesmo tempo uma transmissão de dados estável.
Os sistemas robóticos movem-se constantemente durante as tarefas de produção. Os braços giram. Os eixos deslizam ao longo dos trilhos. Os sensores se comunicam com os controladores em tempo real. Devido a esse movimento, os cabos dentro dos robôs devem dobrar milhares de vezes durante a operação diária.
As soluções híbridas de cabo de corrente de arrasto e cabo flexível resolvem esse desafio. Eles combinam condutores de cobre e fibras ópticas em uma estrutura de cabo. A energia chega aos motores. Fluxos de dados entre sensores e sistemas de controle.
As tarefas típicas de comunicação robótica incluem:
● transferência de dados de visão de máquina
● sinais de monitoramento do sensor
● feedback de controle de movimento do robô
Benefícios importantes em ambientes robóticos incluem:
● comunicação estável durante movimento contínuo
● redução da confusão de cabos nos braços robóticos
● maior confiabilidade para linhas de produção automatizadas
Esses cabos permitem que os robôs se movam livremente enquanto mantêm uma comunicação precisa com os sistemas de controle.
As máquinas-ferramentas CNC requerem alta precisão e transmissão de sinal estável. Seus sistemas de movimento operam ao longo de vários eixos. O sistema de controle envia comandos constantemente e recebe feedback de posição. Um sistema de cabos confiável torna-se essencial.
Os designs de cabo de corrente de arrasto integrado e cabo flexível atendem a esses requisitos. Eles transportam sinais de controle e dados de alta velocidade enquanto se movem ao longo de transportadores de cabos.
Os principais requisitos de cabos em equipamentos CNC incluem:
● flexão suave durante o movimento do eixo
● transmissão de sinal estável para sistemas de controle
● resistência à vibração da máquina e exposição ao óleo
A tabela a seguir mostra os requisitos típicos de cabos em máquinas controladas por movimento.
Aplicativo | Função de cabo | Requisito-chave de desempenho |
Máquinas CNC | Transmissão de energia e sinal | Comunicação estável durante o movimento do eixo |
Braços robóticos | Energia e dados híbridos | Alta flexibilidade e durabilidade de curvatura |
Linhas de produção automatizadas | Sinais de controle e monitoramento | Desempenho de movimento confiável |
As fábricas modernas operam como redes conectadas. Sensores coletam dados. As máquinas se comunicam através de redes industriais. Os sistemas de controle monitoram a eficiência da produção em tempo real. A integração de fibra óptica dá suporte a essas demandas de comunicação de alta velocidade.
Nos sistemas Drag Chain Cable e Flexible Cable, a fibra óptica oferece diversas vantagens:
● transmissão rápida de dados entre máquinas
● resistência à interferência eletromagnética de motores
● comunicação de rede estável em grandes instalações de produção
Os sistemas de fabricação inteligentes geralmente incluem:
● equipamento de inspeção automatizado
● sensores IoT industriais
● plataformas de monitoramento em tempo real
Cabos de movimento integrados permitem que esses sistemas funcionem enquanto as máquinas continuam em movimento durante os ciclos de produção.
Grandes equipamentos industriais geralmente operam em ambientes agressivos. Os guindastes se movem por longas distâncias. Os sistemas de enrolamento estendem e retraem os cabos repetidamente. As máquinas de movimentação de materiais operam em portos, siderúrgicas e instalações logísticas.
Essas máquinas exigem cabos capazes de oferecer durabilidade mecânica e comunicação confiável. Os designs de cabo de corrente de arrasto integrado e cabo flexível atendem a essas necessidades.
Recursos importantes em ambientes pesados incluem:
● revestimentos externos resistentes à abrasão protegendo a superfície do cabo
● materiais de reforço de alta resistência que suportam cabos de comprimento longo
● transmissão de dados estável para sistemas de monitoramento de equipamentos
Equipamentos pesados típicos que usam cabos de movimento flexíveis incluem:
● guindastes de pórtico nos portos
● sistemas de enrolamento de cabos em plantas industriais
● equipamento automatizado de transporte de materiais
A fibra óptica melhora a comunicação em máquinas em movimento. Os sistemas integrados de Drag Chain Cable e Flexible Cable suportam dados de energia e de alta velocidade. A RONA desenvolve cabos de movimento confiáveis projetados para durabilidade, flexibilidade e desempenho estável em ambientes industriais exigentes.
R: O cabo de corrente de arrasto e o cabo flexível transmitem energia e dados em máquinas móveis.
R: Melhora a velocidade dos dados e evita interferência eletromagnética.
R: Condutores flexíveis e jaquetas reforçadas reduzem a tensão de flexão.
R: Sim, eles suportam comunicação confiável em equipamentos automatizados.
R: Os preços variam de acordo com a estrutura, tipo de fibra e requisitos industriais.
