Componente Servo V90
RONA
8547901000
100pcs

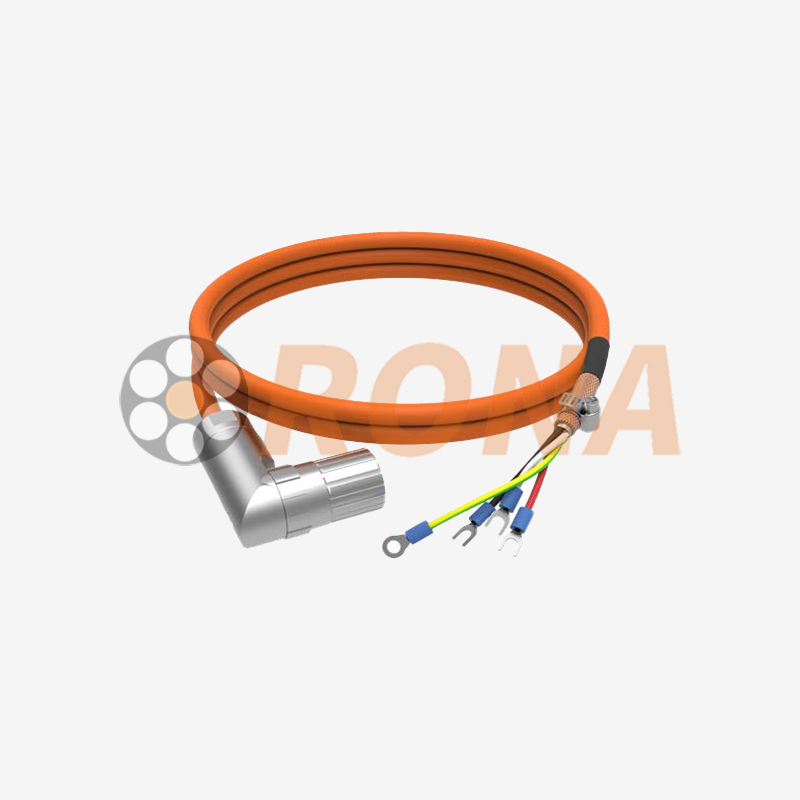

Conjunto de cabo de alimentação do componente servo/motor

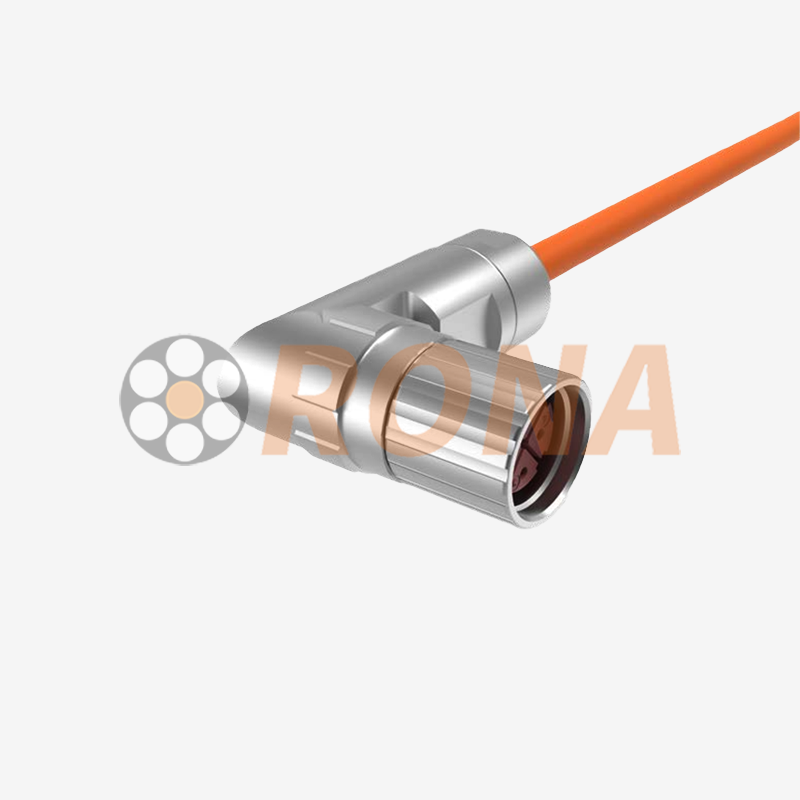

Recursos do conector do motor
Resistente a óleo e desgaste: Excelente resistência a óleo, adequada para ambientes industriais agressivos
Blindagem EMI Superior: Resiste efetivamente à interferência eletromagnética para transmissão de sinal estável
Retardador de chama: está em conformidade com o padrão IEC 60332-1-2 para operação segura e confiável
Alta flexibilidade: raio de curvatura pequeno e excelente flexibilidade para fácil roteamento e instalação
Economia de espaço: O diâmetro compacto do cabo otimiza o espaço interno do equipamento
Certificado de segurança: cabos certificados pela UL que atendem aos padrões de segurança internacionais
Longa vida útil: Suporta mais de 1 milhão de ciclos em aplicações de transportadores de cabos, ideal para movimento alternativo de alta frequência
Conformidade Ambiental: Atende aos requisitos RoHS 2.0, ecologicamente correto
Especificações do conector do cabo
| Item | Especificações e descrição |
| Ocasiões de uso | Fixo (para aplicações de movimento geral) |
| Específico do condutor | 4 × 0,75 mm² (fio de cobre nu de 24/0,20 mm) |
| 4 × 1,5 mm² (fio de cobre puro de 30/0,25 mm) | |
| 4 × 2,5 mm² (fio de cobre puro de 49/0,25 mm) | |
| Material de isolamento | PVC |
| Cor do fio central | 4 × 1,5 mm² / 4 × 2,5 mm²: Vermelho, Branco, Preto, Amarelo/Verde |
| 4 × 0,75 mm²: Preto, Azul, Vermelho, Amarelo/Verde | |
| Material da bainha | PVC |
| Estrutura de Blindagem | Trança de cobre estanhado, |
| Densidade da trança | Cobertura ≥ 80% |
| Cor da bainha | Laranja (RAL2003) |
| Diâmetro Externo do Cabo | 4 × 1,5 mm²: 9,0 ± 0,4 mm |
| 4 × 2,5 mm²: 10,1 ± 0,4 mm | |
| 4 × 0,75 mm²: 7,3 ± 0,4 mm | |
| Tipo de conector | Conector circular de alimentação de 4 núcleos 4 pinos (trava de rosca) |
| HOUSING-5557-04R/4 Pinos (Push-pull) | |
| M23F/4 Pinos (Bloqueio de Rosca) | |
| Temperatura operacional | -40°C a +80°C |
| Classificação de proteção | V90 Power / M23 (corretamente instalado): IP67 |
| HABITAÇÃO (devidamente instalada): IP20 | |
| Raio de curvatura mínimo | Instalação fixa: 6 × OD (OD é o diâmetro do cabo) |
| Movimento ocasional: 15 × OD (OD é o diâmetro do cabo) | |
| Vida de bicicleta (a 20°C) | ≥ 1 milhão de ciclos (raio de curvatura ≥ 7,5 × OD, distância de viagem: 1 m, velocidade: 1 m/s) |
Aplicação do conector do motor
Amplamente utilizado em setores de automação industrial que exigem precisão de controle de movimento e resposta dinâmica extremamente altas, incluindo, mas não se limitando a:
Máquinas-ferramentas CNC
Braços robóticos articulados / Robôs industriais
Equipamento de corte, soldagem e marcação a laser
Linhas de produção e montagem totalmente automatizadas
Equipamentos de fabricação de semicondutores e eletrônicos
Máquinas de embalagem,
Máquinas de impressão, etc.
