Cabos flexíveis de alto desempenho RONA para robôs industriais

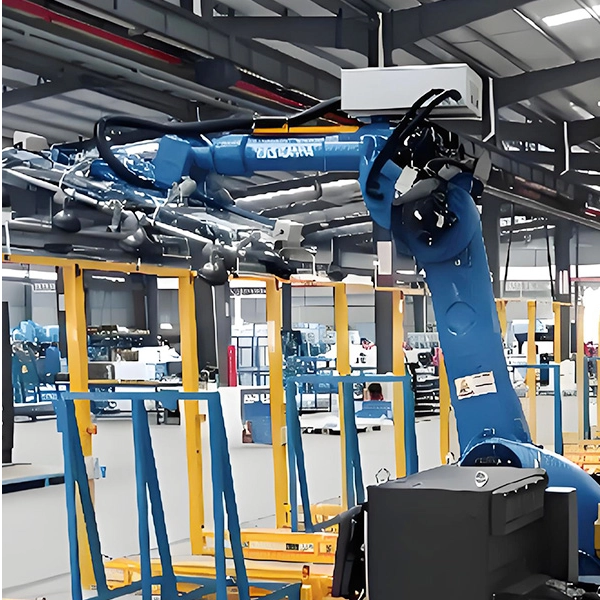

Os robôs industriais dependem de cabos flexíveis para transmissão de energia e sinais de controle. Esses cabos devem possuir características de desempenho específicas para suportar os movimentos exigentes dos robôs, principalmente dentro dos sistemas de portadores de cabo (para roteamento externo) e o próprio braço do robô (fiação interna).

Como modelos comuns de 6 eixos) usam predominantemente esses sistemas.

Movimento de robôs e tensão de cabo

Os movimentos complexos de um robô de 6 eixos (rotação, pitch, guinada, rolo) anexaram os cabos a tensões significativas:

Torção: Forças Twisting

Flexão: flexão repetida

Reciprificação: movimento contínuo

Principais requisitos de desempenho para cabos de robô:

Transmissão de energia estável: garante operação ininterrupta do robô.

Integridade precisa do sinal: crítico para recepção precisa e execução de comandos de controle.

Longa vida útil mecânica: suporta dobrar constante

Resistência ambiental robusta: deve suportar a exposição a óleos, refrigerantes, vapor de água, extremos de temperatura e substâncias corrosivas comuns em ambientes industriais.

Requisitos aprimorados de design e material (vs. cabos flexíveis padrão):

Projeto de condutor (crítico para a vida útil e prevenção de breakage):

Use mais fino Stranding (GB/T 3956-2008 Classe 5 ou 6 Condutores de cobre).

Considere adicionar filamentos de reforço ou usar condutores de liga de cobre (representando a resistência potencialmente mais alta de CC).

Garanta a distribuição de tensão uniforme durante o encalhe/composição.

Seleção de material de isolamento:

Equilibra propriedades dielétricas, classificação de temperatura, resistência ambiental, flexibilidade e resistência à abrasão.

Otimize a espessura para a classificação de tensão e minimiza o diâmetro geral do cabo.

Para cabos de sinal (por exemplo, cabos do codificador), use isolamento suave, de alta resistência e de baixo atrito para evitar abrasão e falhas internas.

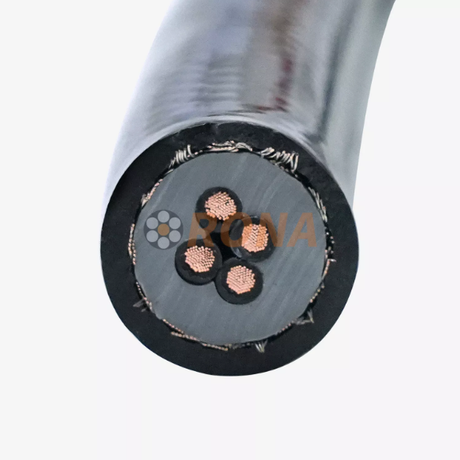

Estrutura de cabeamento (garante integridade e flexibilidade do núcleo):

Alcance um pacote compacto e redondo.

Utilize a extrusão de enchimento em vez de um núcleo central para uma melhor distribuição de carga de tração.

Considere projetos de cena de unidade/subgrupos para cabos com vários núcleos para permitir o movimento do núcleo individual.

Controle cuidadosamente os comprimentos de lixo.

Blindagem (para integridade de sinal e proteção EMI/RFI):

Empregue finas tranças de cobre ou estanho de cobre.

Para uma flexibilidade extrema, considere os escudos em espiral feitos de fita de cobre enlatada.

Selecione a densidade e o tipo de trança, considerando as necessidades de flexibilidade.

Revestimento (proteção ambiental e mecânica primária):

Otimize a espessura para proteção e minimiza o diâmetro.

Escolha materiais que ofereçam excelente resistência à abrasão, força mecânica, resistência ao óleo, estabilidade UV e flexibilidade (por exemplo, PUR especializado, TPE).

A seleção do material deve abordar diretamente o ambiente operacional específico (óleos, produtos químicos, temperatura).
