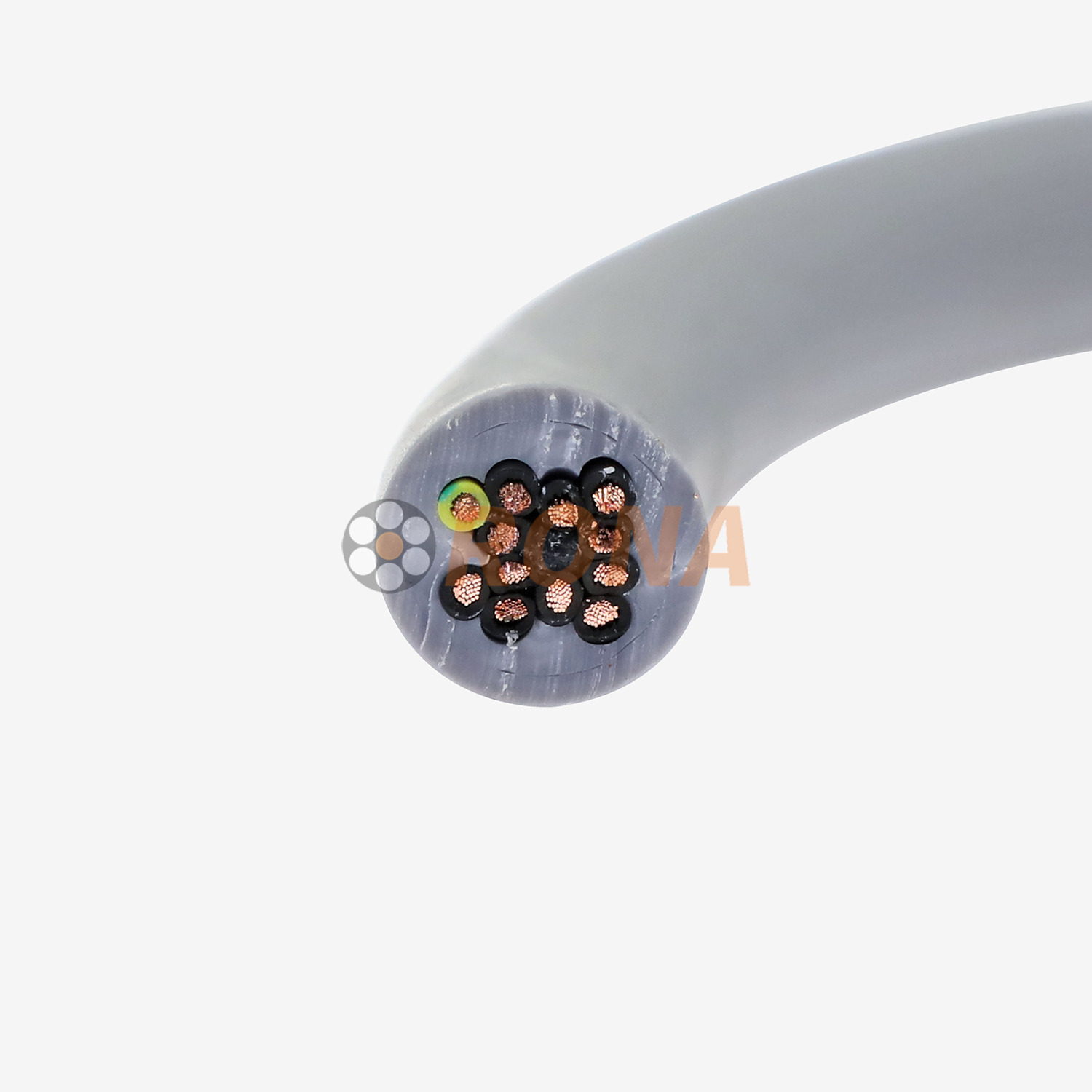

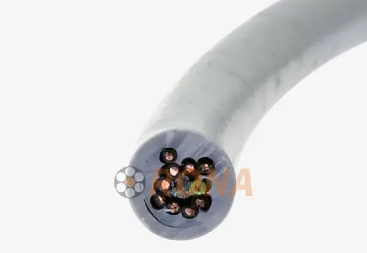

HFVP 12G0.75
RONA
85444929
Os cabos de cadeia de arrasto de PVC blindados 12G0 75 são engenhados de precisão para sistemas de estacionamento automatizados de alta velocidade, onde o design compacto, a transmissão de sinal confiável e a durabilidade em espaços confinados são fundamentais. Esses cabos são otimizados para lidar com o movimento constante e repetitivo de cadeias de arrasto em elevadores de estacionamento robótico, sistemas de traslado e motores de carros verticais/horizontais, garantindo operação perfeita em estacionamento urbano movimentado.
▍ Material estrutural
Nome | Cabos de corrente de arrasto de PVC |
Conductor | Materiais de cobre principais de marca |
Isolamento | Composto de PVC de alta elástico |
Bainha | PVC resistente à abrasão |
Cor externa da jaqueta | Preto/cinza/laranja |
▍ Especificação
Item | Valor |
Tensão | 300/500V |
Faixa de temperatura | Instalação fixa: -20 ℃ ~ 70 ℃ Instalação em movimento: -15 ℃ ~ 70 ℃ |
Raio mínimo de dobra | Instalação fixa: cabo 5x de diâmetro externo Instalação em movimento: cabo 7.5x de diâmetro externo |
Velocidade móvel máxima | Velocidade não suportada: 3m/s Velocidade de deslizamento: 2m/s Aceleração: 20m/s⊃2; |
Resistência ao tempo | Uso interno resistente a UV adequado |
Certificado | CE/CCC/ISO9001/ISO14001/OHSAS18001 |
Construídos com condutores de cobre de fita múltipla (12 AWG, Classe 5 Stranding) e uma bainha de PVC flexível (dureza da costa 75a), esses cabos atingem um raio de flexão apertado de 7,5x seu diâmetro. Isso permite que eles se encaixem em cadeias de arrasto estreitas (largura de ≤50 mm) sem diante ou fadiga durante o movimento contínuo.
Um sistema de blindagem de camada dupla-folha de alumínio (cobertura 100%) com um fio de drenagem, além de uma blindagem de cobre em estanhada (cobertura de 95%)-bloqueia efetivamente a interferência eletromagnética e de radiofrequência. Isso garante comunicação estável entre controladores e motores do sistema de estacionamento, mesmo em ambientes com alto ruído elétrico de várias peças móveis.
Os 12 condutores AWG (90 fios de cobre de 0,25 mm) suportam corrente contínua de até 20A a 60 ° C, fornecendo energia suficiente para motores do sistema de estacionamento (1,5-3kW) e módulos de controle sem superaquecimento.
A bainha de PVC retardante da chama (com classificação UL94 V-0) resiste aos óleos motores, solventes de limpeza e abrasão mecânica. Ele é testado para suportar mais de 5 milhões de ciclos em aplicações de cadeia de arrasto (por DIN EN 61378-1), garantindo uma vida útil de mais de 10 anos em instalações de estacionamento de alto tráfego.
Certificado para T/CEEIA 446-2020 (padrão de cabo da cadeia de arrasto da China) e IEC 60228, esses cabos atendem aos requisitos globais para equipamentos de automação, garantindo compatibilidade com sistemas de fabricantes como Bosch Rexroth e Sew-Eurodrive.
Sistemas de estacionamento automatizados : ônibus robóticos (por exemplo, robótica Stanley), elevadores de carros verticais e correias transportadoras horizontais em garagens totalmente automatizadas.
Máquinas industriais : cadeias de arrasto de máquina de ferramentas CNC, atuadores de equipamentos de embalagem e sistemas de transferência de linha de montagem robótica.
Aeroespacial : equipamentos de suporte ao solo para estacionamento de aeronaves, incluindo tratores de reboque automatizados e mecanismos de porta de hangar.
Médico : sistemas de logística hospitalar, como carrinhos automatizados de transporte de pacientes e sistemas de recuperação robótica de farmácia.
P: Qual é a velocidade máxima de operação do cabo?
R: Ele suporta operação contínua a velocidades de até 2 m/s, correspondendo aos requisitos de desempenho de sistemas de estacionamento automatizados de alto rendimento que lidam com mais de 50 carros por hora.
P: O cabo pode ser usado em estacionamento ao ar livre?
R: Sim, sua bainha de PVC resistente a UV (aditivos para o bloco 99% dos raios UVB) garante o desempenho em ambientes externos, incluindo a exposição à chuva, neve e flutuações de temperatura.
P: Quais conectores são compatíveis com este cabo?
R: É compatível com conectores industriais padrão, como M12 (codificados por A para o sinal D para potência) e M8, com conectores opcionais em excesso disponíveis para proteção IP67/IP68 contra água e poeira.
P: O cabo requer aterramento?
R: Sim, é essencial o aterramento adequado do escudo trançado através do fio de drenagem para maximizar a proteção da EMI e garantir a conformidade com os padrões de segurança como o IEC 61140.
P: Qual é a vida flexível do cabo?
R: Testado para exceder 5 milhões de ciclos em sistemas de cadeia de arrasto (comprimento do curso 1m, velocidade 0,5m/s), ele supera os cabos não blindados em 2 a 3 vezes em aplicações de estacionamento automatizadas.
