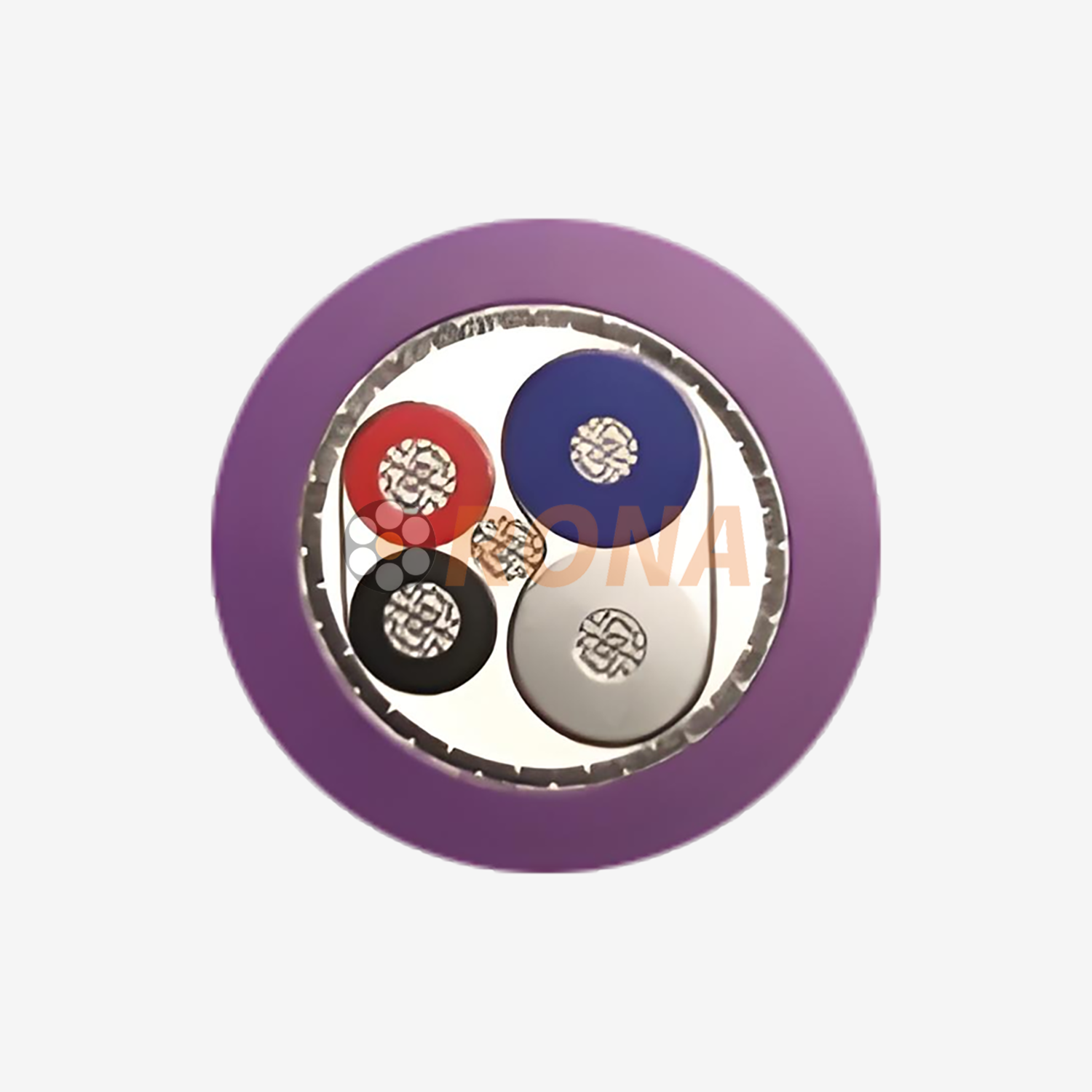

Canbus-hfu 2 × 2 × 0,25
RONA
85444929
O cabo da cadeia PUR CANBUS-HFU PROFIBUS é um cabo de barramento de dados especializado, projetado para uma comunicação confiável e de alta velocidade em ambientes de automação industrial exigentes, particularmente dentro de portadores de cabos em movimento. Apresentando características precisas de impedância, construção de pares torcidos e blindagem geral robusta (design de HFU), garante a integridade do sinal para as redes de Canopen, DeviceNet (camada física) e Profibus DP sob flexão e exposição constantes a óleos, produtos químicos e abrasão.
▍ Parâmetros técnicos
Item | Valor |
Modelo | |
Tensão | 250V |
Faixa de temperatura | Instalação fixa: ﹣50 ℃ ~ 90 ℃ Instalação em movimento: ﹣40 ℃ ~ 90 ℃ |
Raio mínimo de dobra | Instalação fixa: cabo 8x de diâmetro externo Instalação em movimento: cabo 15x de diâmetro externo |
Velocidade de movimento máxima
| Velocidade não suportada: 8m/s Velocidade de deslizamento: 5m/s Aceleração: 75m/s⊃2; Impedância de identidade: 120Ω |
Integridade do sinal otimizada : pares distorcidos com precisão (linhas A/B) com impedância controlada (por exemplo, 120Ω para RS-485/Profibus) minimizam as reflexões do sinal e a diafonia.
Design Pur Flex Pur (HFU) : jaqueta externa de poliuretano resistente (PUR) e construção flexível resistindo a milhões de ciclos flexíveis em cadeias de arrasto.
Escudo superior : folha geral eficaz + trança (HFU) ou blindagem de trança dupla oferece excelente imunidade contra EMI/RFI e minimiza as emissões.
Proteção robusta : resistente a óleos, graxas, refrigerantes, abrasão e muitos produtos químicos industriais.
Codificação de cores claras : jaqueta violeta padrão ou codificação de cores distinta para fácil identificação e instalação de rede.
Conformidade : atende às diretrizes do PROFIBUS e às especificações da camada física relevantes.
Canopen e DeviceNet redes em robótica e máquinas
Redes Profibus DP conectando unidades, E/S, sensores em plataformas móveis
Comunicação entre PLCs e estações de E/S remotas em portadores de cabo
Transmissão de dados em linhas de montagem automatizadas, máquinas de embalagem, manuseio de materiais
Sinais de controle para unidades de servo e motores em aplicativos de flexão
Alternativas de camada física da Ethernet Industrial (quando apropriado)
P : Este cabo pode ser usado para lata e profibus?
R: Sim, seu design (par torcido, impedância de 120Ω, blindagem) é compatível com os requisitos da camada física de ambos os sistemas baseados em lata (como Canopen, DeviceNet) e Profibus DP.
P : Qual é a taxa máxima de dados/comprimento do barramento suportada?
R: A velocidade e distância máxima dependem do protocolo específico (por exemplo, Profibus DP até 12 Mbps, pode normalmente 1 Mbps máx) e configuração de rede. Sempre siga as diretrizes do protocolo para o comprimento do cabo vs. taxa de transmissão.
P : Por que o PUR é melhor que o PVC para cabos de ônibus em correntes?
R: PUR oferece flexibilidade superior, resistência ao frio, resistência a óleo/química e resistência à abrasão em comparação com o PVC padrão, tornando -o muito mais durável em aplicações de cadeia de arrasto de flexão contínua.
P : Como os terminadores de ônibus estão conectados?
R: Os resistores de terminação (geralmente 120Ω) são necessários nas duas extremidades físicas da linha principal do tronco de ônibus. Eles estão conectados nos dados de dados+ (a) e dados. O escudo é tipicamente aterrado em um ponto.
